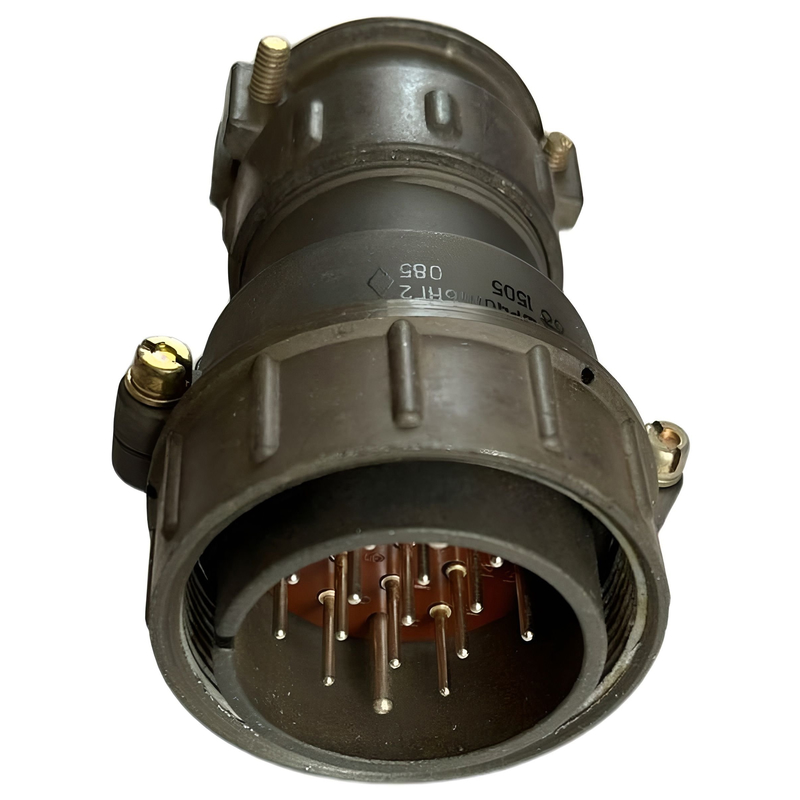

ШР40-П16НГ2Н — это вилка кабельного типа низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Соединитель используется для надежного соединения в приборах, оборудовании и кабелях, включая сварочные аппараты и системы управления, где требуется устойчивость к вибрациям, ударам и экстремальным условиям. Он подходит для внутреннего монтажа в климатическом исполнении УХЛ2, с возможностью наружного применения при защите от дождя, пыли и солнца.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, цилиндрический).

• 40 — условный размер корпуса.

• П — конструктивное исполнение кабельной части с прямым патрубком.

• 16 — количество контактов.

• НГ — неэкранированный кабель нормальных габаритов.

• 2Н — одношпоночная поляризация, нормальная группа.

Технические характеристики

Соединитель выдерживает рабочую температуру от -60°C до +60°C (с учетом перегрева контактов до +110°C), относительную влажность до 98% при +25°C и атмосферное давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Соответствует стандартам вроде НКЦС.434410.111ТУ и ОСТ В 11 0121-91.
