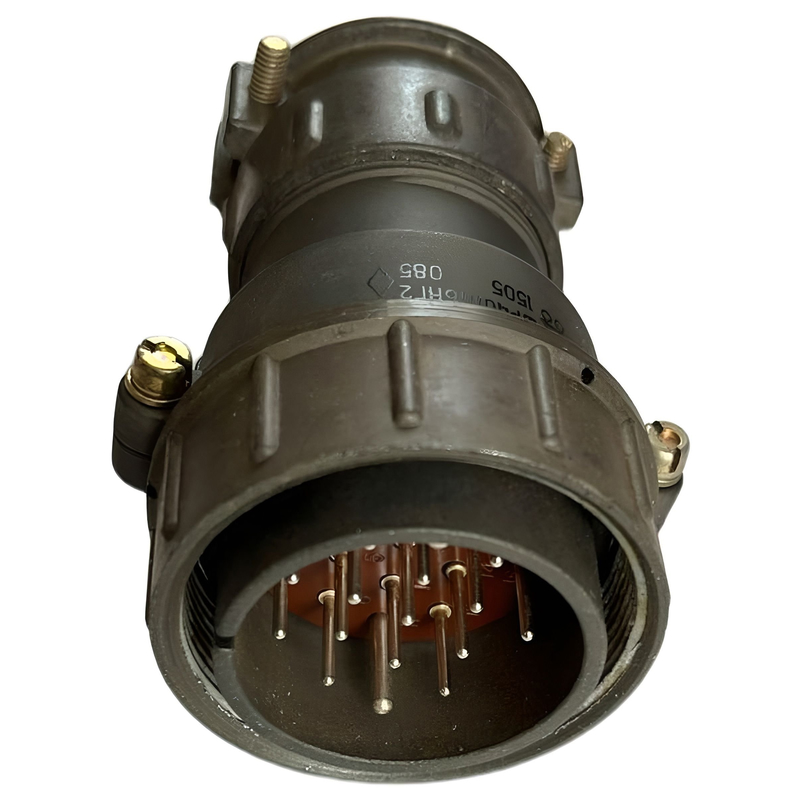

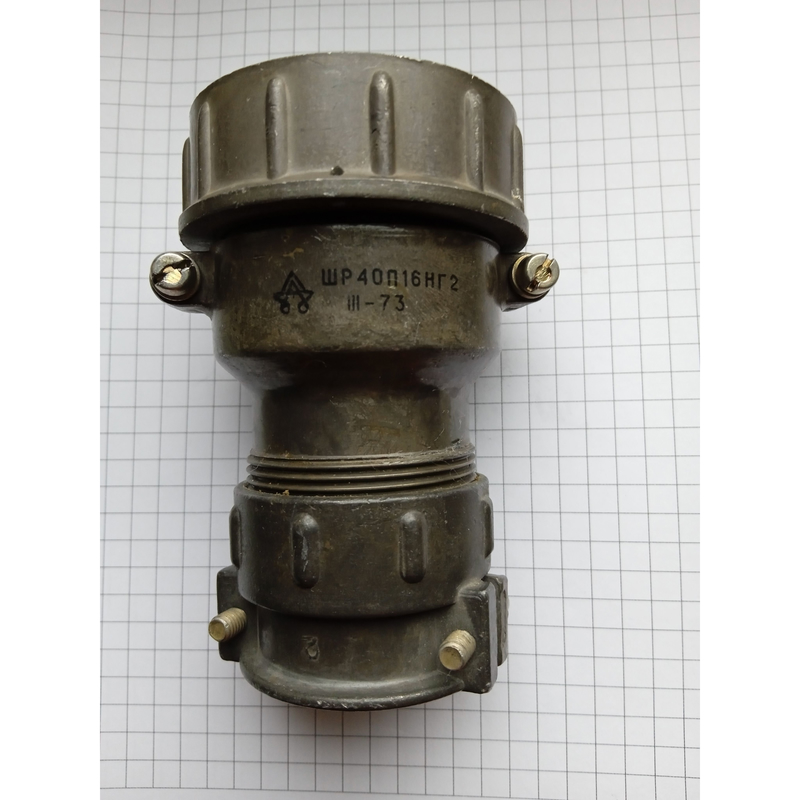

ШР40-П16НГ2 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Она предназначена для надежного электрического соединения в цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 16 контактов: 14 контактов диаметром 1,5 мм (ток до 20 А) и 2 контакта диаметром 2,5 мм (ток до 35 А), с общей нагрузкой до 190 А при напряжении до 850 В. Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчив к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (1,3·10⁻⁴ Па).

Конструкция и исполнение

Это кабельная вилка с прямым патрубком (П) и гайкой (Г2) для неэкранированного кабеля, условный размер корпуса — 40. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа и наружного при защите от дождя, пыли и солнца. Обеспечивает до 500 сочленений-расчленений и наработку не менее 1000 часов, срок сохраняемости — 15 лет.

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический).

• 40 — условный размер корпуса.

• П — кабельная вилка с прямым патрубком.

• 16 — количество контактов.

• НГ2 — нормальные габариты, гайка, вторая модификация.
