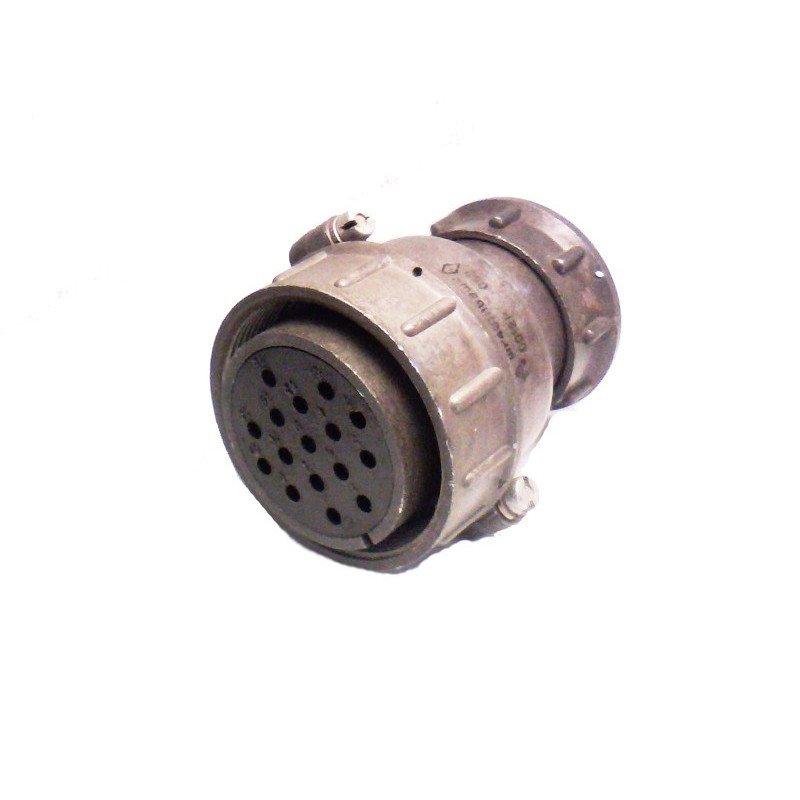

ШР40-П16ЭШ2 — это низкочастотный цилиндрический электрический соединитель кабельного типа (розетка), предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Основные характеристики

Он имеет 16 контактов: 14 из них диаметром 1,5 мм (ток до 20 А на контакт), 2 — диаметром 2,5 мм (до 35 А), с общим током до 190 А и рабочим напряжением до 850 В при частоте до 3 МГц.

Рабочая температура окружающей среды — от -60°C до +60°C (с учетом перегрева контактов — до +110°C), климатическое исполнение УХЛ для внутреннего и наружного монтажа (при защите).

Надежность и условия эксплуатации

Соединитель выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с², а также пониженное давление до 1,3·10⁻⁴ Па.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип (негерметичный цилиндрический); 40 — условный размер корпуса; П — кабельная розетка с прямым патрубком; 16 — число контактов; Э — повышенная надежность; Ш2 — гайка для экранированного кабеля.
