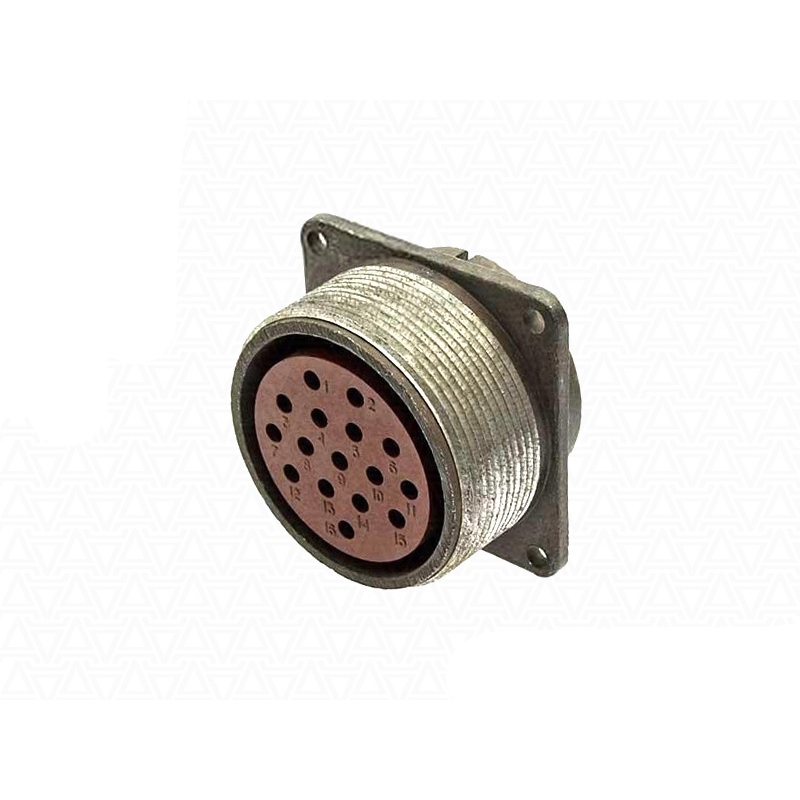

ШР40-П16ЭГ2 — это низкочастотный цилиндрический соединитель (розетка приборная) из серии ШР, предназначенный для надежного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц.

Основные характеристики

Он имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А на контакт) и 2 диаметром 2,5 мм (ток до 35 А на контакт), с общей нагрузкой до 190 А при напряжении до 850 В. Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (1,3·10⁻⁴ Па).

Конструкция и исполнение

Разъем негерметичный, блочного типа без патрубка, с резьбовым соединением и одношпоночной поляризацией корпуса. Корпус металлический, изолятор из карболита, контакты посеребрены. Климатическое исполнение УХЛ для внутреннего монтажа (с защитой от внешних факторов при наружном).

Применение и надежность

Используется в авиации, приборостроении и других отраслях для объемного монтажа. Ресурс: наработка 1000 часов, 500 сочленений-расчленений, срок хранения 15 лет. Соответствует стандартам ОСТ В 11 0121-91 и ТУ ГЕО.364.107.
