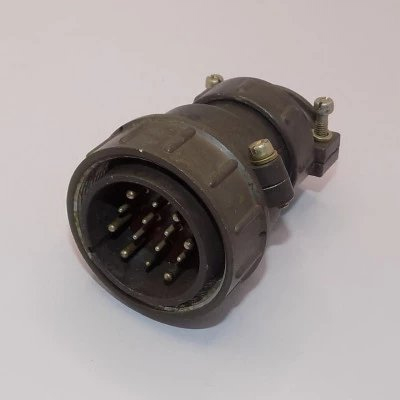

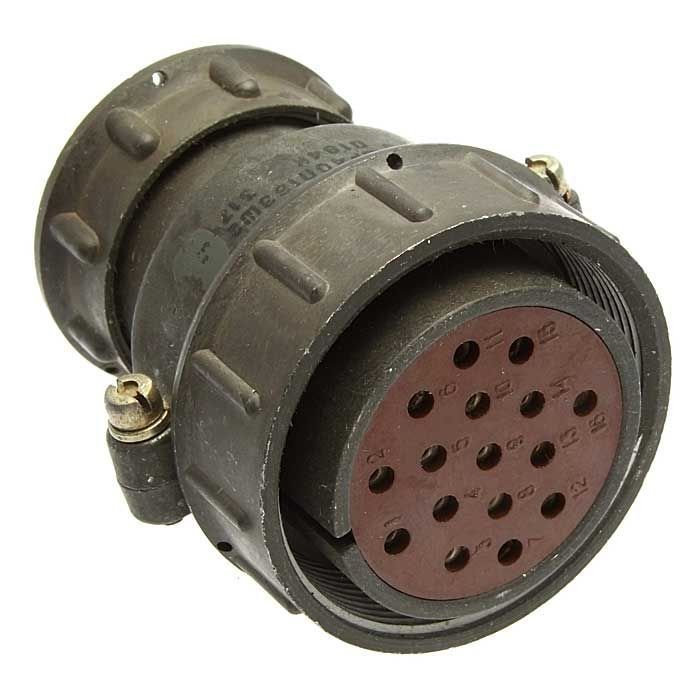

ШР40-П14НШ2 — это кабельная розетка из серии разъёмов ШР40, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она применяется как соединитель общего назначения во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Основное назначение

Разъём обеспечивает надёжное соединение в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро или никель.

Технические характеристики

Максимальное рабочее напряжение постоянного тока — 850 В, сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — от 0,15 до 2,5 мОм в зависимости от диаметра (1,5–9,0 мм).

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300–350 м/с²), механические удары (до 5000 м/с² одиночного действия), линейное ускорение до 2000 м/с² и работает при температурах от -60 до +60 °C (смена до +110 °C).

Минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500.
