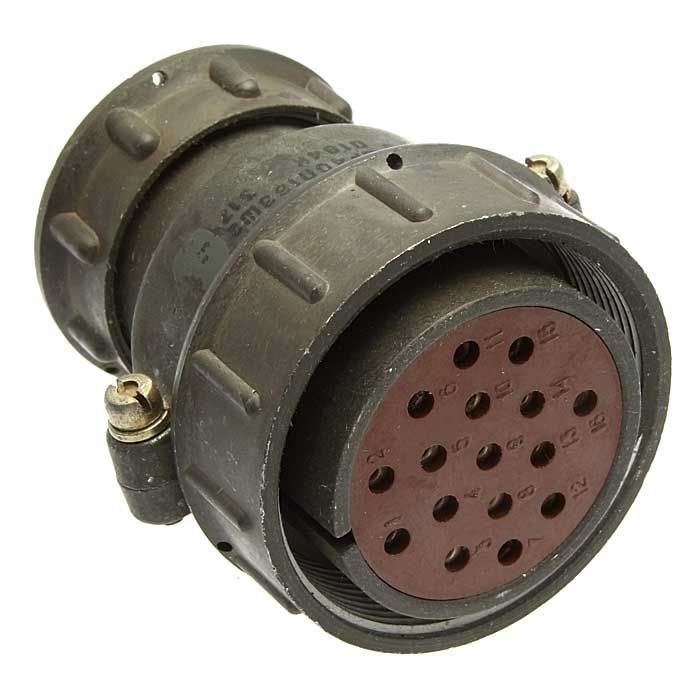

ШР40-П14ЭШ2 «5»

Цена:

750 ₽

Технические характеристики

ШР40‑П14ЭШ2 «5» — это советский/российский низкочастотный цилиндрический разъём серии ШР, рассчитанный на эксплуатацию в электро‑ и радиоаппаратуре, в том числе в жёстких внешних условиях.

ШР — тип соединителя: цилиндрический низкочастотный разъём.
40 — условный размер корпуса по габаритам.
П — конструктивное исполнение: в варианте «приборной» части — без патрубка, в «кабельной» — обычно с прямым патрубком.
14 — количество контактов в разъёме.
Э — предназначен для экранированного кабеля (вид гайки патрубка).
Ш2 — порядковый номер варианта сочетания контактов.
«5» обычно указывает на исполнение или модификацию по техническим условиям (габариты, закрепление, тип контактов) и не является стандартной частью маркировки — уточняется в конкретных ТУ.

Количество контактов: 14 шт , с диаметрами 1,5 мм и 2,5 мм (обычно 8×1,5 мм и 6×2,5 мм).
Покрытие контактных стержней — серебро/никель , что обеспечивает низкое переходное сопротивление.
Сопротивление контакта: не более 2,5–5 мОм для Ø1,5 мм и 1–2 мОм для Ø2,5 мм.
Максимальное рабочее напряжение постоянного тока — до 850 В.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Ток на контакте Ø1,5 мм — до 10–20 А , на контакте Ø2,5 мм — до 25–35 А (в зависимости от типа изделия и ТУ).
Общая суммарная токовая нагрузка может достигать порядка 230 А или близкой величины при равномерном распределении по контактам.
Количество циклов сочленения‑расчленения разъёма — не менее 500 циклов , что соответствует многократному подключению‑отключению.

Климатическое исполнение — УХЛ (умеренный и холодный климат), разъём применяется внутри и снаружи прибора, при условии защиты от пыли и влаги.
Диапазон рабочих температур — примерно от −60 °C до +60…+100 °C , в зависимости от конкретного исполнения и ТУ.
