Назначение изделия

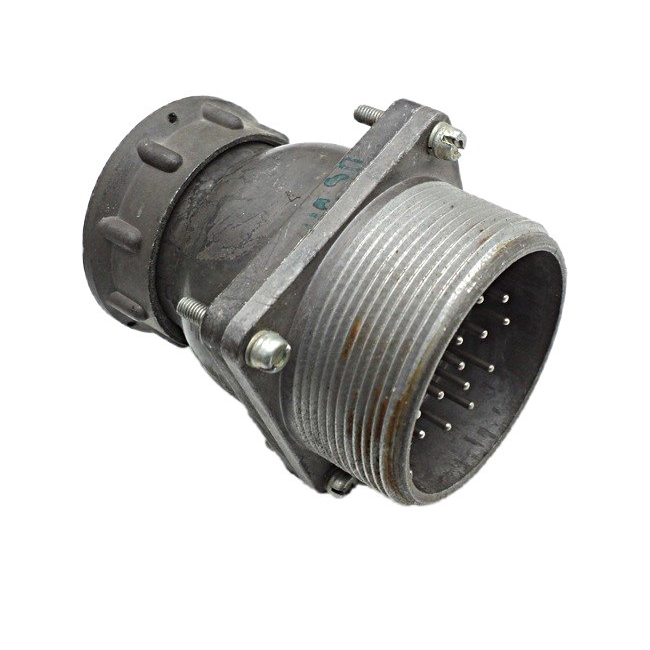

ШР40 кожух ПК/БП — это металлический защитный кожух‑патрубок, предназначенный для цилиндрических низкочастотных разъёмов серии ШР условного размера 40. Изделие устанавливается на блочную часть разъёма, то есть на ту его половину, которая монтируется на корпусе прибора, блоке или панели. Основное назначение кожуха — защита контактов, кабеля и кабельного выхода от механических повреждений, а также повышение жёсткости крепления кабеля в месте его присоединения к разъёму.

Применение кожуха позволяет предохранить открытые токоведущие элементы блочной части от случайного контакта, пыли и посторонних предметов, а сам кабель — от перетирания и изломов в зоне выхода из соединителя. Это особенно важно в условиях эксплуатации, когда разъём подвергается вибрации, частым подключениям и отключениям или механическим воздействиям со стороны кабельной сети.

Конструктивные особенности

Корпус кожуха обычно изготавливается из алюминиевого сплава или другого металла и, как правило, окрашивается в тёмный серый цвет. Металлическое исполнение обеспечивает не только механическую прочность, но и возможность экранирования кабельной линии при использовании соответствующего экранированного исполнения разъёма.

Кожух имеет прямой патрубок, что отражено в маркировке обозначением ПК. Именно поэтому в наименовании изделия присутствует сочетание ПК/БП: буквы ПК указывают на наличие прямого патрубка и принадлежность к блочной части, а БП обозначает блочную половину разъёма. В отличие от исполнения без патрубка, обозначаемого буквой П, такой кожух образует направленный кабельный вывод и фиксирует кабель в заданном положении.

Крепление кожуха к блочному разъёму выполняется с помощью гаек или болтов. Это обеспечивает надёжное механическое соединение и позволяет сохранять целостность контакта даже при значительных усилиях на кабель. Конструкция кожуха совместима с соединителями ШР40, имеющими различное число контактов, а также может быть рассчитана как на экранированный, так и на неэкранированный кабель — в зависимости от конкретного исполнения изделия.

Совместимость и область применения

Кожух применяется в составе цилиндрических низкочастотных соединителей серии ШР условного размера 40. Такие соединители используются в радио‑ и электроаппаратуре, в том числе для внутренних и наружных соединений. Основные сферы применения — электрические цепи постоянного и переменного тока частотой до 3 МГц при напряжении до порядка 850 В.

При монтаже важно учитывать, что кожух устанавливается именно на блочную часть разъёма, а не на кабельную. Это определяет порядок сборки: сначала кожух закрепляется на блоке или панели, после чего к разъёму подключается ответная кабельная часть. Для наружных соединений требуется дополнительная защита от влаги и пыли, поскольку сам кожух обеспечивает преимущественно механическую защиту и экранирование, а не герметизацию.

Изделие востребовано при сборке и ремонте радиоэлектронной аппаратуры, приборных стоек, пультов управления и другого оборудования, где применяются соединители серии ШР. Благодаря металлическому корпусу и прямому патрубку кожух упорядочивает кабельный вывод, снижает нагрузку на контактную группу и продлевает срок службы разъёмного соединения.

Условия эксплуатации

Разъёмы серии ШР, для которых предназначен данный кожух, рассчитаны на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до порядка 850 В. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Это позволяет использовать изделие в аппаратуре, работающей в широком диапазоне климатических условий, включая наружную установку при условии дополнительной защиты от влаги и пыли.

Металлический кожух устойчив к механическим нагрузкам и защищает кабельный выход от повреждений при вибрации и случайных ударах. Тем не менее при эксплуатации на открытом воздухе следует предусматривать мероприятия по влагозащите, так как стандартное исполнение не является герметичным.

Ключевые особенности

• Металлический защитный кожух‑патрубок для цилиндрических низкочастотных разъёмов серии ШР условного размера 40.

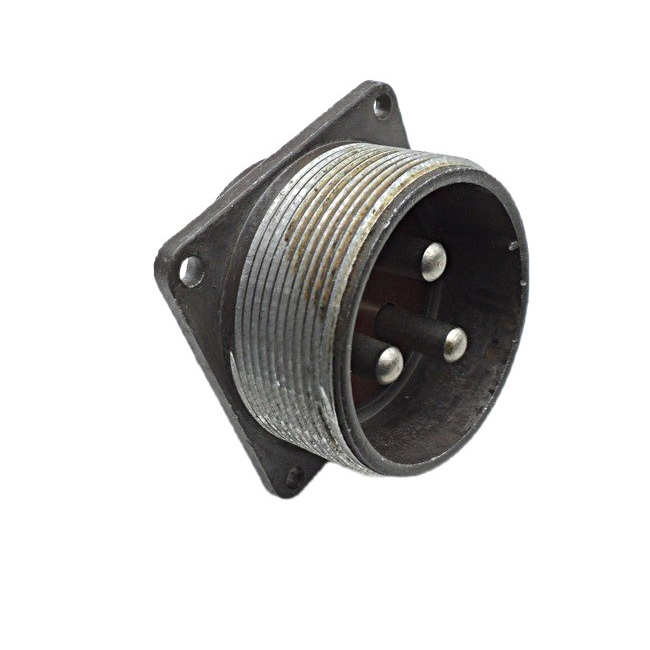

• Предназначен для блочной части разъёма, то есть для монтажа на корпусе блока или панели.
• Имеет прямой патрубок, что обозначено в маркировке сочетанием ПК.
• Крепление к разъёму выполняется гайками или болтами.
• Совместим с соединителями ШР40 с различным числом контактов — от 3 до 16.
• Может применяться как с экранированным, так и с неэкранированным кабелем в зависимости от исполнения.
• Корпус обычно изготавливается из алюминиевого сплава или другого металла и окрашивается, как правило, в тёмный серый цвет.
• Рабочий диапазон температур разъёмов серии ШР — примерно от минус 60 до плюс 100 градусов Цельсия.
• Рабочее напряжение — до порядка 850 В, частота — до 3 МГц.
• При наружном применении требуется дополнительная защита от влаги и пыли.
