Назначение изделия

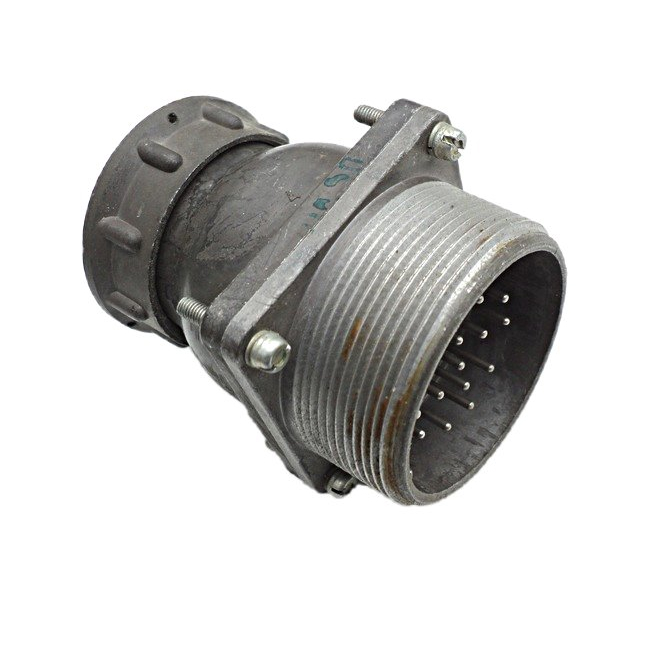

ШР40 кожух КУЭ — это дополнительный кожух, который также называют патрубком‑кожухом, предназначенный для соединителей серии ШР40. Изделие применяется совместно с кабельной или блочной частью разъёма и рассчитано на работу с экранированным кабелем. Основное назначение кожуха — механическая защита кабельной части разъёма и обеспечение более надёжного крепления экранированного кабеля к корпусу соединителя.

Соединители серии ШР40 представляют собой низкочастотные цилиндрические разъёмы, которые используются в цепях постоянного и переменного тока в радиочастотном диапазоне до примерно 3000 кГц при напряжениях до 850 В. Кожух КУЭ устанавливается на эти разъёмы в тех случаях, когда требуется защитить место ввода кабеля и обеспечить электрический контакт экрана с корпусом.

Конструкция и подтверждённые особенности

Кожух КУЭ имеет металлический корпус, изготовленный из алюминиевого сплава. Конструкция включает прямой или угловой патрубок, который надевается на кабель и фиксируется резьбовым соединением. Тип патрубка отражается в маркировке соединителей: ШР40ПК соответствует прямому патрубку, а ШР40СК — угловому.

Ключевая особенность изделия состоит в том, что кожух КУЭ предназначен специфически для экранированных кабелей. Он обеспечивает надёжный контакт экрана кабеля с корпусом разъёма, что важно для электромагнитной совместимости и защиты от помех. За счёт резьбового крепления патрубка достигается устойчивость кабельного ввода к вибрациям и случайным разъединениям.

• Назначение: механическая защита кабельной части разъёма и крепление экранированного кабеля.
• Материал корпуса: алюминиевый сплав.
• Тип патрубка: прямой или угловой, фиксируется резьбовым соединением.
• Совместимость: соединители серии ШР40 с кабельной или блочной частью.
• Область токов и напряжений: цепи постоянного и переменного тока, радиочастотный диапазон до примерно 3000 кГц, напряжения до 850 В.

Применение

Соединители ШР40 с кожухами КУЭ применяются на промышленном оборудовании, в приборах связи, измерительной и силовой аппаратуре. В этих областях требуется надёжное соединение проводников с защитой от вибраций и случайных разъединений. Установка кожуха особенно оправдана там, где используется экранированный кабель и необходимо сохранить целостность экрана для снижения уровня помех.

Изделие поставляется в категории ШР40 и имеет артикул 41306. Производитель в предоставленных данных не указан, поэтому сведения о стране производства, сертификатах и гарантии не приводятся. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому конкретные размеры, масса и иные числовые параметры в описании не указываются.

Порядок подбора и установки

1. Определите тип кабельной части соединителя серии ШР40, с которой будет использоваться кожух.
2. Выберите прямой или угловой патрубок в зависимости от направления выхода кабеля из разъёма.
3. Убедитесь, что применяемый кабель является экранированным, поскольку кожух КУЭ предназначен именно для такого кабеля.
4. Наденьте патрубок на кабель и зафиксируйте его резьбовым соединением на корпусе разъёма.
5. Проверьте надёжность контакта экрана кабеля с корпусом разъёма для обеспечения электромагнитной совместимости.
