Назначение

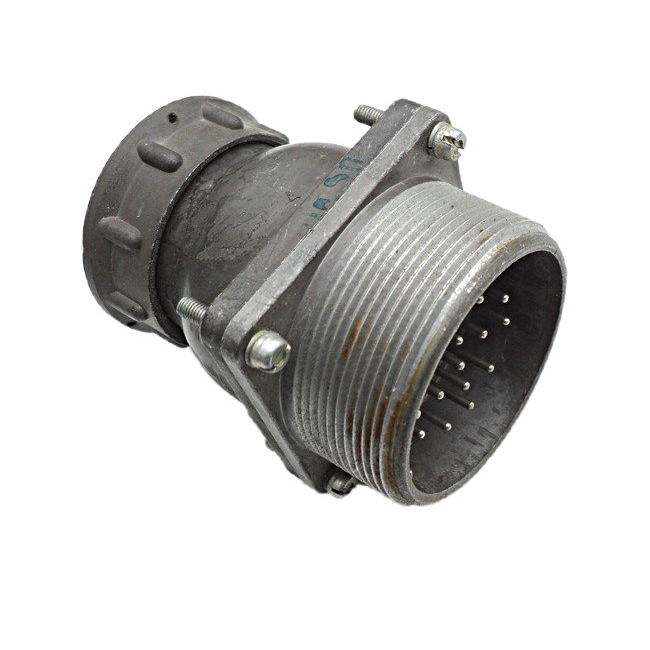

ШР40 кожух КП — это патрубок (кожух), предназначенный для цилиндрических разъёмов серии ШР. Изделие применяется в блочной части соединителей и служит для защиты кабеля в месте его ввода в разъём. Кожух устанавливается на кабельные розетки или вилки с прямым патрубком и обеспечивает надёжную фиксацию кабеля диаметром до 45 мм.

Основная задача кожуха — механическая защита кабельного ввода, предотвращение перетирания и излома кабеля в зоне соединения, а также сохранение целостности контактной группы при эксплуатационных нагрузках. Изделие входит в состав блочной части соединителя и применяется совместно с ответной частью разъёма.

Подтверждённые особенности

Кожух ШР40 изготавливается из алюминиевого сплава АЛ-11. Масса изделия составляет около 68 г. В комплектацию входит гайка, предназначенная для неэкранированного или экранированного кабеля; исполнение для экранированного кабеля маркируется буквой «Э».

Изделие рассчитано на работу в расширенном диапазоне условий:

• температура эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия;
• допускается перегрев контактов до плюс 110 градусов Цельсия;
• выдерживает линейное ускорение до 2000 метров на секунду в квадрате;
• сохраняет работоспособность при атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Минимальная наработка изделия составляет 1000 часов, срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность кожуха для длительной эксплуатации в жёстких условиях.

Маркировка и исполнение

В обозначении ШР40 буквенные и цифровые элементы несут строго определённую информацию. Сочетание «ШР» указывает на тип разъёма, число «40» — на условный размер корпуса. Буква «П» обозначает прямой патрубок, а сочетание «ПК» — прямой патрубок с кожухом. Буква «Э» означает исполнение для экранированного кабеля, «Ш» — вилку (штырь), «Г» — розетку (гнездо).

Пример полного обозначения: ШР40ПК14ЭГ2 — это блочная розетка с кожухом на 14 контактов, предназначенная для экранированного кабеля. Таким образом, рассматриваемый кожух КП относится к исполнению с прямым патрубком и применяется в составе соответствующих соединителей серии ШР40.

Применение

Кожух ШР40 используется в авиационной технике, а также в различных видах техники и оборудования, где требуется надёжное соединение кабелей с разъёмами. Изделие совместимо с разъёмами на 3–16 контактов, при этом диаметры контактов составляют от 1,5 до 2,5 мм, а токовая нагрузка достигает 35 А на контакт.

Благодаря прочному корпусу из алюминиевого сплава АЛ-11 и стойкости к широкому спектру внешних воздействий, кожух обеспечивает защиту кабельного ввода при повышенных вибрациях, ускорениях и перепадах давления. Применение кожуха позволяет сохранить целостность соединения на протяжении всего срока службы, а комплектная гайка упрощает монтаж и фиксацию кабеля как в неэкранированном, так и в экранированном исполнении.

Артикул изделия — 41305, категория — ШР40. Изделие поставляется в соответствии с принятой для серии ШР системой обозначений, что облегчает подбор кожуха под конкретный тип разъёма и кабеля.
