Назначение и область применения

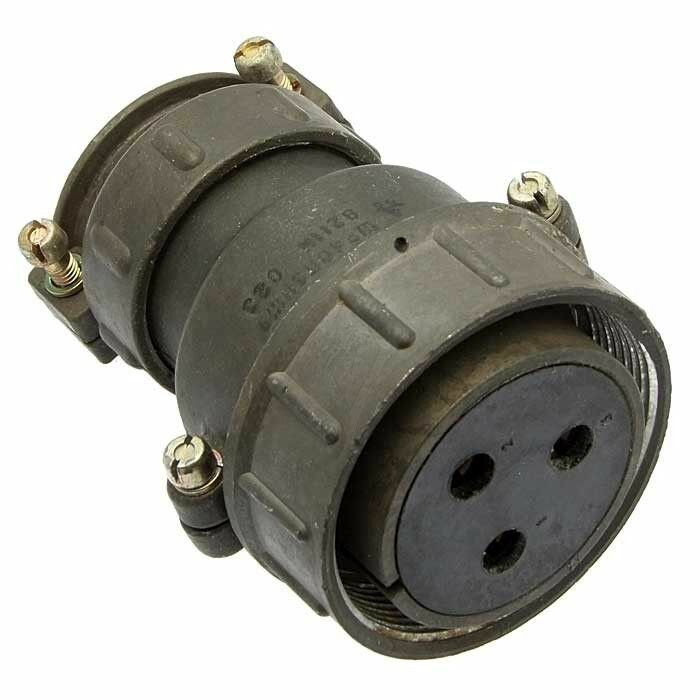

ШР40 кабельный корпус — это составная часть цилиндрических соединителей серии ШР, предназначенных для монтажа в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется там, где требуется надёжное разъёмное соединение кабеля с прибором, блоком или промышленным устройством.

Кабельный корпус используется для подключения экранированных или неэкранированных кабелей в системах управления, измерительной технике и электрооборудовании. Монтаж выполняется негерметичным способом, то есть без защиты от воды и пыли в месте стыка, поэтому изделие не предназначено для эксплуатации в условиях повышенной влажности или агрессивной среды.

Конструкция и материалы

Условный размер корпуса — 40, что определяет его габаритный диаметр и подбор совместимых деталей той же серии. Корпус обычно изготавливается из алюминиевого сплава, например АЛ-11, что обеспечивает лёгкость изделия при достаточной механической прочности.

Изоляторы выполняются из пресс-материала типа карболита К-211-3, устойчивого к воздействию температуры и вибрации. В типовой модификации приборной части ШР40 может быть 14 или 16 контактов, а штырь-гнездовые элементы изготавливаются из латуни ЛС59-1.

Электрические параметры и исполнение

Покрытие контактов может быть серебряным или никелевым в зависимости от маркировки: наличие или отсутствие буквы «Н» указывает на конкретный вариант исполнения. Разъём рассчитан на напряжение до 850 В и работу на частотах порядка 3 МГц в зависимости от модификации.

Для кабельной части часто применяется прямой патрубок с обозначением «П», через который вводится кабель и фиксируется гайкой. Вид гайки «Э» предназначен для экранированного кабеля и обеспечивает подключение экрана к корпусу, а вид «Г» — для неэкранированного кабеля.

Основные особенности

• Условный размер корпуса — 40.
• Материал корпуса — алюминиевый сплав, например АЛ-11.
• Материал изоляторов — пресс-материал типа карболита К-211-3.
• Материал контактов — латунь ЛС59-1.
• Покрытие контактов — серебро или никель в зависимости от маркировки.
• Число контактов приборной части — 14 или 16.
• Рабочее напряжение — до 850 В.
• Рабочие частоты — до порядка 3 МГц.
• Тип монтажа — негерметичный.
• Исполнение патрубка — прямой, с обозначением «П».

Порядок подбора и применения

1. Определите, какая часть соединителя требуется: кабельный корпус, розетка или вилка серии ШР40.
2. Уточните число контактов приборной части: 14 или 16.
3. Выберите тип покрытия контактов с учётом маркировки, включая букву «Н».
4. Подберите вид гайки: «Э» для экранированного кабеля или «Г» для неэкранированного.
5. Проверьте соответствие условиям эксплуатации, помня о негерметичном исполнении.

Совместимость и условия эксплуатации

Изделие совместимо с другими деталями той же серии, объединёнными условным размером корпуса 40. Это позволяет собирать соединители с нужным набором контактов и типом патрубка под конкретную задачу монтажа.

Благодаря металлическому корпусу и стойким изоляторам соединитель выдерживает вибрационные нагрузки и перепады температуры в пределах, характерных для промышленного применения. При этом отсутствие герметичности на стыке означает, что место соединения следует защищать от прямого попадания влаги и пыли.

Артикул изделия — 41304, категория — ШР40. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и сертификатах не приводятся.
