Назначение изделия

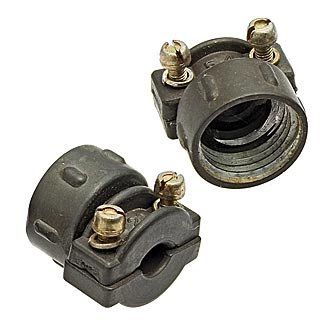

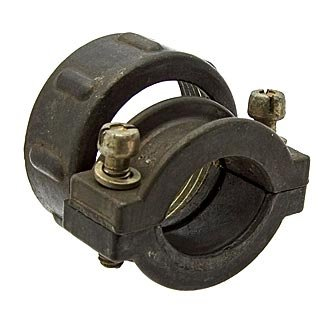

ШР40 гайка неэкранированная (артикул 41302) — это типовая накидная гайка-патрубок, входящая в состав цилиндрического штепсельного негерметичного разъема серии ШР условного размера 40 миллиметров. Основное назначение детали — подключение неэкранированного, то есть обычного силового или сигнального кабеля к корпусу разъема.

Гайка выполняет две взаимосвязанные функции. Во-первых, она крепит кабель на входе в корпус разъема, не давая ему проворачиваться и выдергиваться при механических нагрузках. Во-вторых, она обеспечивает герметизацию места входа кабеля, защищая внутреннюю часть разъема от пыли и влаги в пределах, допустимых для негерметичных разъемов серии ШР.

Область применения

Изделие применяется в приборных и кабельных частях разъемов ШР40 — как в вилках, так и в розетках. Благодаря этому гайка востребована в следующих сферах:

• промышленная электротехника и силовые цепи;
• системы автоматики и управления;
• аппаратура связи;
• приборные и кабельные соединения, где требуется механическая фиксация кабеля.

Деталь совместима только с другими частями разъемов ШР40 той же серии, поскольку условный размер 40 определяет диаметр корпуса и типоразмер гайки.

Конструктивные особенности

Исполнение «для неэкранированного кабеля» означает, что гайка не предусматривает электрического контакта с экраном кабеля: специальные зажимы или контакты для оплетки в ней отсутствуют. Это упрощает монтаж и делает деталь пригодной для работы с обычными кабелями без экранирующего слоя.

Внутри гайки обычно располагаются резиновые или пластиковые уплотнительные втулки разного диаметра. Такие втулки позволяют надежно фиксировать кабель требуемого сечения и обеспечивать защиту от пыли и влаги на уровне, соответствующем негерметичным разъемам серии ШР. За счет набора втулок одна и та же гайка подходит для кабелей различного диаметра в пределах допустимого диапазона.

Условное обозначение и совместимость

В маркировке разъемов ШР40 буква «Н» в позиции вида гайки (например, НШ2 или в составе шифра) указывает именно на гайку для неэкранированного кабеля. Это помогает безошибочно подобрать деталь при комплектации разъема.

Условный размер 40 определяет диаметр корпуса и типоразмер гайки, поэтому изделие совместимо только с ответными частями разъемов ШР40 этой же серии. При подборе следует ориентироваться на артикул 41302 и категорию ШР40.

Краткие сведения

• Наименование: ШР40 гайка неэкранированная.
• Артикул: 41302.
• Категория: ШР40.
• Тип: накидная гайка-патрубок для неэкранированного кабеля.
• Назначение: крепление и герметизация входа кабеля в корпус разъема ШР40.
• Совместимость: только с частями разъемов серии ШР40 условного размера 40.

Производитель, комплектация, гарантийные условия, сертификаты и страна производства в предоставленных данных не указаны, поэтому эти сведения следует уточнять отдельно у поставщика.
