Назначение изделия

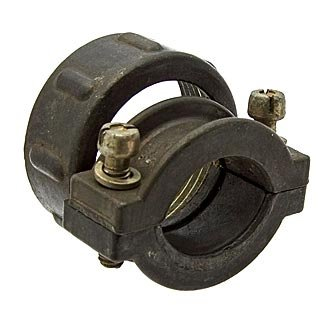

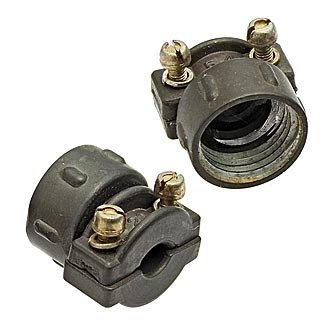

ШР40 гайка экранированная представляет собой деталь электрических соединителей серии ШР и предназначена для соединения кабелей в электрических цепях. Основная функция данной гайки заключается в надёжной фиксации экранированного кабеля на кабельной части разъёма и обеспечении защиты от электромагнитных помех за счёт подключения оплётки или экрана кабеля к корпусу соединителя.

Деталь применяется в тех случаях, когда требуется не только механическая прочность соединения, но и сохранение целостности экранирующего контура. Именно поэтому вид гайки обозначается как Э — это исполнение специально разработано для работы с экранированным кабелем.

Конструктивные и технические особенности

Изделие относится к разъёмам серии ШР, которые рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Такие параметры определяют область применения соединителей и, соответственно, самой гайки как их составной части.

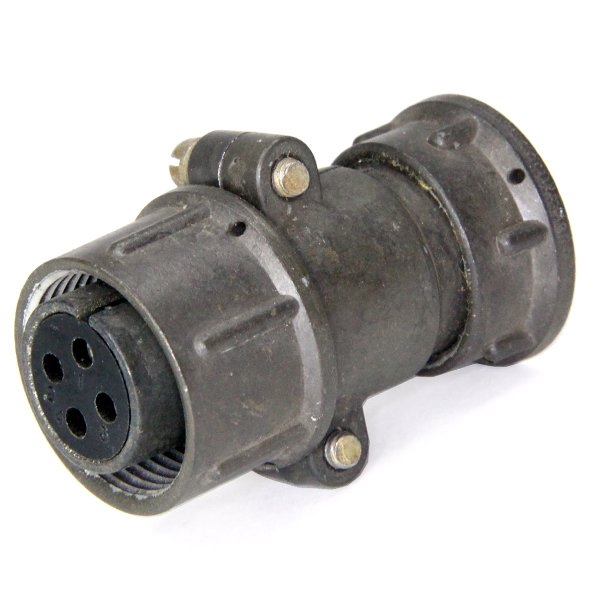

Условный размер корпуса составляет 40. Этот параметр задаёт габариты детали и обеспечивает её совместимость с соответствующими разъёмами серии ШР, имеющими корпус того же типового размера. Гайка является концевой деталью патрубка, или кожуха, и устанавливается на кабельной части разъёма, например на розетке ШР40П исполнения ЭШ.

Ключевые особенности изделия:

• вид гайки — Э, предназначена для экранированного кабеля;
• тип соединителя — ШР, для цепей с частотой до 3 МГц и напряжением до 850 В;
• условный размер корпуса — 40, что определяет совместимость с разъёмами соответствующего типоразмера;
• функция — концевая гайка патрубка, фиксирующая кабель и обеспечивающая экранирование;
• назначение — герметичное и надёжное подключение оплётки или экрана кабеля.

Применение и выполняемые функции

Гайка применяется в промышленных и приборных системах, где требуется соединение кабелей с сохранением экранирования. При затягивании на патрубке кабельной части разъёма она обеспечивает механическую прочность соединения и одновременно создаёт надёжный контакт экрана кабеля с корпусом соединителя.

Тем самым решается задача минимизации электромагнитных помех: экран кабеля не остаётся «висящим», а замыкается на корпус разъёма через данную гайку. Это особенно важно в цепях, где уровень помех и наводок влияет на качество передачи сигнала или на работу чувствительного оборудования.

Изделие поставляется как самостоятельная деталь и подбирается под конкретный типоразмер разъёма. Совместимость определяется условным размером корпуса, поэтому гайка с размером 40 подходит именно к соединителям серии ШР соответствующего типоразмера с исполнением под экранированный кабель.

Комплектация и идентификация

В состав поставки входит непосредственно гайка экранированная. Дополнительные элементы, такие как кабельный разъём или патрубок, в комплект не входят, если иное не указано отдельно. Для точного подбора детали следует ориентироваться на артикул 41303, приведённый в каталоге.

При поиске детали в каталогах производителей может также встречаться артикул 88207, что упрощает идентификацию изделия. В справочных материалах и на схемах разрезов кабельных разъёмов серии ШР с экранированной гайкой обычно показаны патрубок и элементы фиксации, что помогает наглядно представить место установки данной детали.

Перед монтажом рекомендуется убедиться, что типоразмер корпуса разъёма соответствует значению 40, а исполнение разъёма предполагает работу с экранированным кабелем. Это гарантирует правильную посадку гайки и выполнение ею как механической, так и экранирующей функции.
