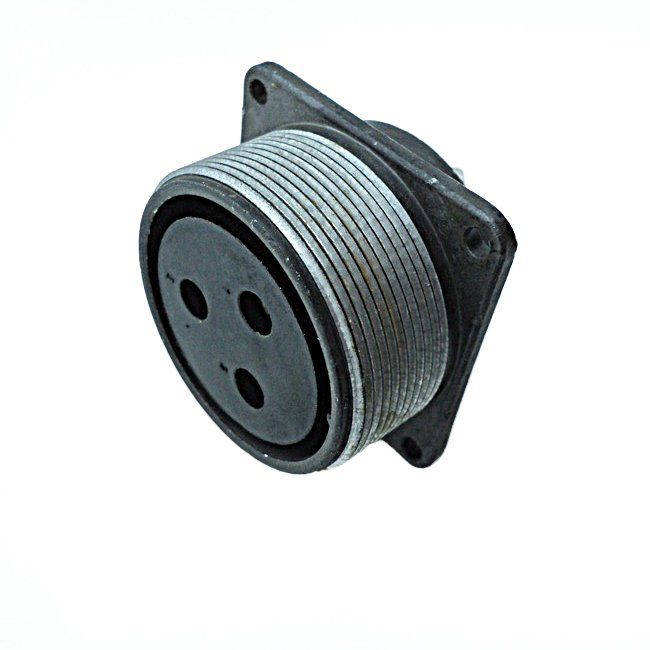

ШР40 блочный корпус

Цена:

244 ₽

В наличии: 20 шт.

Технические характеристики

ШР40 блочный корпус

ШР‑40 «блочный корпус» — это тип электрического разъёма советской/российской серии ШР (ШР40), выполненного в исполнении «блочный», то есть предназначен для крепления непосредственно к металлическому корпусу прибора или щитка, а не для монтажа на кабеле.

Что означает «ШР‑40»

«ШР» — условное обозначение серии круглых разъёмов с цилиндрическими контактами.
«40» — условный размер корпуса (диаметр условного круга, связанный с габаритами разъёма и количеством контактов).
«Блочный корпус» — это исполнение, при котором вся приборная часть разъёма (вилка или розетка) жёстко крепится на панель или корпус аппарата, а кабель подключается к кабельной части иного типа.

Конструкция и материалы

Корпус блочного разъёма ШР‑40 обычно выполняется из металла (например, алюминиевого сплава АЛ‑11), что обеспечивает механическую прочность и экранирование.
Изоляторы контактов делают из карболита (пресс‑материала К‑211‑3), а сами контакты — из латуни с покрытием серебром или никелем в зависимости от маркировки.

Назначение и применение

Блочные разъёмы ШР‑40 используются в слаботочных цепях и системах управления, например, для подключения кабелей управления от выпрямителей к сварочным полуавтоматам и другому оборудованию с дистанционным регулированием.
За счёт блочного исполнения контактный узел надёжно фиксируется на панели, а подключение кабеля выполняется на отдельной кабельной части (вида ШРГ или с кабельным патрубком).

Описание

Назначение изделия

ШР40 блочный корпус — это составная часть электрического разъёма серии ШР, выполненная в блочном исполнении. Такой корпус предназначен для жёсткого крепления контактного узла непосредственно на панели, щитке или металлическом корпусе прибора. В отличие от кабельных вариантов, где разъём монтируется на конец провода, блочное исполнение устанавливается на самом оборудовании, а кабель подключается к ответной кабельной части.

Основное назначение — обеспечение надёжного электрического соединения между неподвижной частью аппарата и подходящим кабелем. Блочный корпус принимает на себя механическую нагрузку, защищает контактный узел от внешних воздействий и обеспечивает правильное взаимное расположение контактов при стыковке.

Конструкция и материалы

Корпус блочного разъёма ШР40 изготавливается из металла, чаще всего из алюминиевого сплава марки АЛ-11. Металлический корпус придаёт изделию механическую прочность и обеспечивает экранирование контактной группы от электромагнитных помех.

Изоляторы, разделяющие отдельные контакты, выполняются из карболита — пресс-материала марки К-211-3. Этот материал обладает достаточной диэлектрической прочностью и термостойкостью, необходимыми для работы в слаботочных цепях управления.

Контактные элементы изготавливаются из латуни. В зависимости от маркировки конкретного исполнения поверхность контактов покрывается серебром или никелем. Покрытие снижает переходное сопротивление и повышает коррозионную стойкость.

Обозначение серии ШР40

Маркировка разъёма содержит несколько смысловых элементов, которые важно понимать при подборе изделия.

ШР — условное обозначение серии круглых разъёмов с цилиндрическими контактами, распространённых в отечественной аппаратуре.
40 — условный размер корпуса, связанный с габаритами разъёма и допустимым количеством контактов.
Блочный корпус — исполнение, при котором приборная часть разъёма неподвижно закрепляется на панели или корпусе аппарата.

Область применения

Блочные разъёмы ШР40 применяются в слаботочных цепях и системах управления. Типичный пример — подключение кабелей управления от выпрямителей к сварочным полуавтоматам и другому оборудованию с дистанционным регулированием.

Блочное исполнение удобно там, где требуется частая стыковка и расстыковка кабеля при неподвижном ответном узле на аппарате. Контактный узел надёжно фиксируется на панели, а подключение выполняется через отдельную кабельную часть — например, вида ШРГ или исполнение с кабельным патрубком.

Установка на панель прибора или щиток управления.
Соединение с ответной кабельной частью разъёма.
Эксплуатация в составе слаботочных цепей и цепей дистанционного управления.

Ключевые особенности

Металлический корпус из алюминиевого сплава обеспечивает прочность и экранирование. Карболитовые изоляторы и латунные контакты с серебряным или никелевым покрытием рассчитаны на длительную работу в составе аппаратуры. Блочное исполнение упрощает монтаж на оборудовании и позволяет заменять кабельную часть без демонтажа узла, закреплённого на панели.

Изделие поставляется под артикулом 41301 в категории ШР40. Сведения о производителе, комплектации и дополнительных характеристиках в карточке товара не указаны, поэтому эти параметры следует уточнять отдельно при подборе под конкретную задачу.
