Назначение

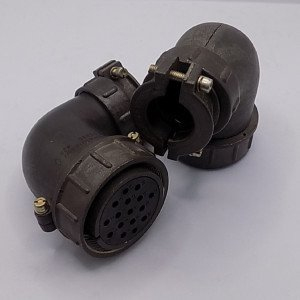

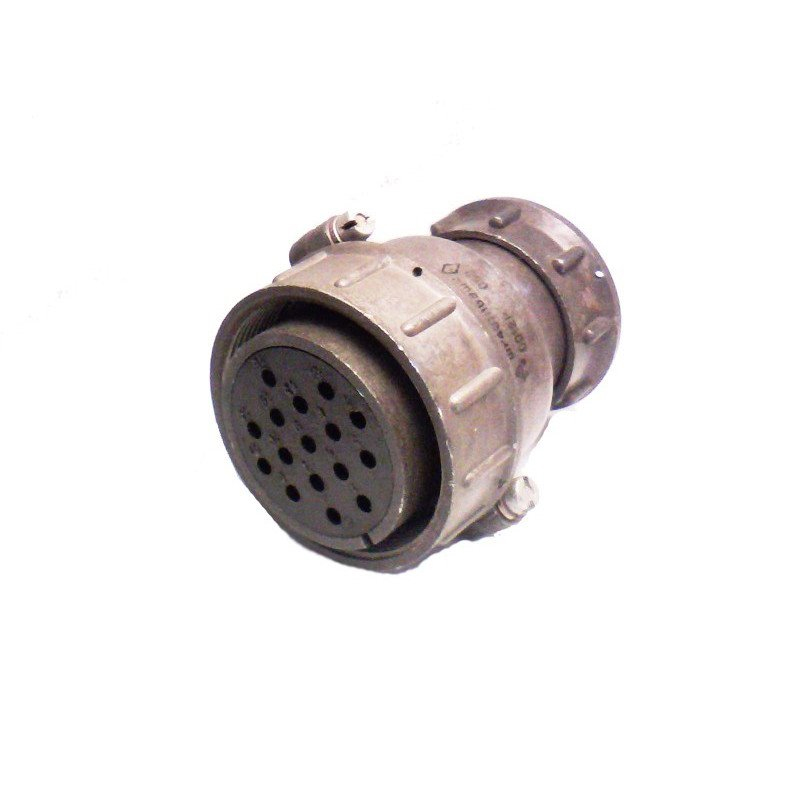

Розетка кабельная ШР40У16НШ2Н — цилиндрический электрический соединитель серии ШР40, предназначенный для быстрого сочленения и расчленения электрических цепей в радиоэлектронной аппаратуре, приборах, пультах управления и кабельных сборках. Кабельное исполнение означает, что розетка устанавливается на конце кабеля: проводники распаиваются на контакты, после чего корпусная часть закрепляется на оболочке кабеля.

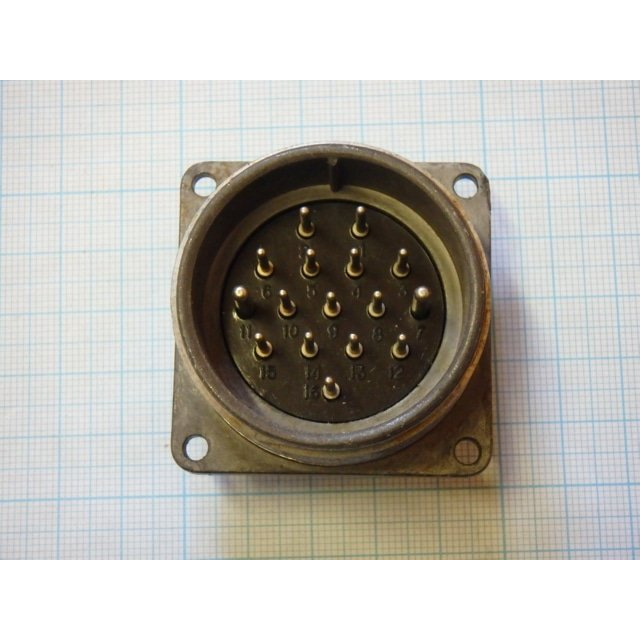

Розетка применяется в паре с ответной вилкой той же серии ШР40, имеющей соответствующее число и тип контактов. Сочетание «розетка — вилка» обеспечивает ориентированное сочленение частей соединителя и возможность многократного разъединения без нарушения электрического контакта.

Обозначение и конструктивные особенности

В обозначении ШР40У16НШ2Н последовательно зашифрованы принадлежность к серии штепсельных разъёмов, типоразмер корпуса, исполнение, число и вид контактов, а также конструктивные индексы. Расшифровка отдельных индексов приводится в документации изготовителя на конкретную серию.

• Тип изделия — розетка кабельная, то есть часть соединителя, монтируемая на кабель.
• Серия — ШР40.
• Конструкция — цилиндрический корпус, сочленяемый с ответной частью той же серии.
• Исполнение — ВП, приёмка «5».
• Артикул — 7671.

Ответную часть следует подбирать строго по серии, числу и типу контактов: соединители разных типоразмеров, как правило, не сочленяются между собой.

Приёмка «5»

Товар имеет приёмку «5» и исполнение ВП. Это означает, что изделие прошло приёмку с участием представителя заказчика — военного представительства — и предназначено для применения в аппаратуре, к которой предъявляются соответствующие требования по контролю и приёмке.

Приёмка «5» подтверждает, что партия изделий принята по установленной процедуре, а не только по общим правилам технического контроля изготовителя. Для заказчиков, работающих по документации с указанием приёмки «5», такое исполнение является обязательным условием применения.

Применение

Розетки кабельного исполнения серии ШР40 используются в следующих случаях:

• монтаж кабельных сборок и жгутов, соединяющих отдельные блоки и приборы;
• подключение аппаратуры, для которой обязательна приёмка «5»;
• организация разъёмного соединения на участках, где требуется периодическое подсоединение и отсоединение кабеля;
• ремонт и восстановление существующих кабельных линий с сохранением типа применяемого соединителя.

Что учесть при подборе

В карточке товара не указаны изготовитель, число и диаметр контактов, допустимые токи и напряжения, климатические условия эксплуатации, а также комплектность поставки. Эти сведения следует уточнять по документации на конкретную серию и по маркировке на изделии.

Розетка поставляется как самостоятельное изделие; ответная вилка, защитные колпачки и крепёж в комплект не входят и подбираются отдельно. Перед монтажом необходимо проверить совпадение числа и типа контактов у розетки и вилки, а также убедиться, что приёмка «5» соответствует требованиям применяемой документации.
