РАЗЪЕМ ШР40П3НГ9 ВИЛ ВП

Цена: ПОД ЗАКАЗ

Технические характеристики

Разъем ШР40П3НГ9 вил ВП

Разъем РБН2-50-18Г7-В представляет собой быстрорасчленяемый, пылебрызгозащитный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 500 В. Он используется в радиоэлектронной и радиотехнической аппаратуре и подходит для наружного монтажа в различных климатических условиях.

Основные характеристики

Тип соединителя : цилиндрический, быстросочленяемый.
Количество контактов : 50.
Сочетание контактов : все контакты диаметром 2,5 мм.
Поляризация корпуса : одношпоночная.
Конструктивное исполнение : кабельное (Г) с возможностью установки пружинного кольца на кабельной части и втулки на блочной части в шести различных положениях.

Условия эксплуатации

Разъем РБН2-50-18Г7-В имеет следующие эксплуатационные характеристики:

Синусоидальная вибрация :
- Диапазон частот: от 1 до 5000 Гц.
- Ускорение: до 295 м/с?.
Механический удар :
- Одиночного действия: до 4900 м/с?.
- Многократного действия: до 392 м/с?.
Температурный диапазон :
- Рабочая температура: от -60 °C до +85 °C.
Атмосферное давление :
- Пониженное рабочее давление: 2000 Па (15 мм рт. ст.).

Технические параметры

Сопротивление изоляции : не менее 5000 МОм.
Максимальная токовая нагрузка : до 450 А.
Количество циклов соединений/расчленений : 1500.
Минимальная наработка : 1000 часов.
Срок сохраняемости : 25 лет.

Разъемы РБН2-50-18Г7-В обеспечивают надежное соединение в условиях, требующих высокой устойчивости к механическим воздействиям и экстремальным климатическим условиям.

Описание

Назначение и общая характеристика

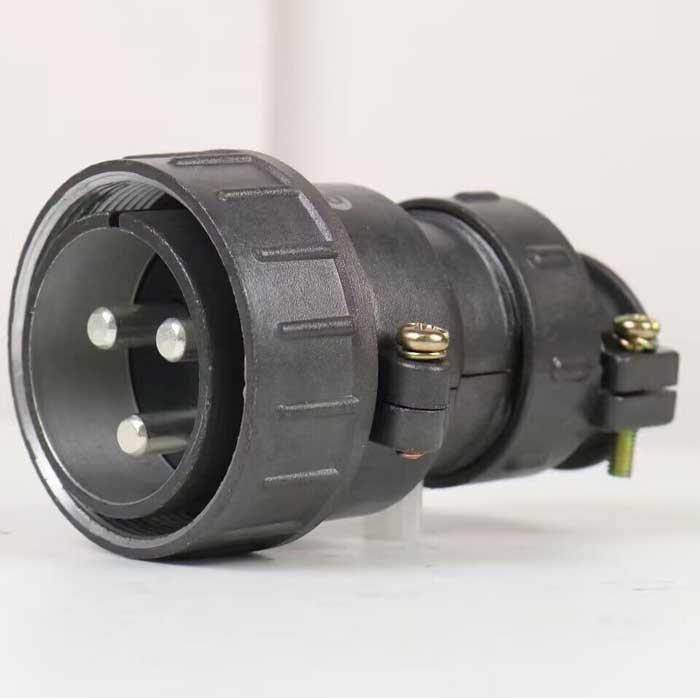

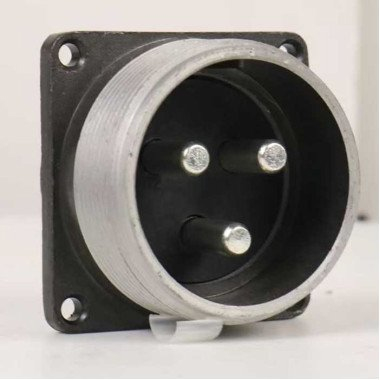

РАЗЪЕМ ШР40П3НГ9 ВИЛ ВП — электрический соединитель цилиндрического типа, относящийся к серии ШР40. Исполнение «вилка» означает, что изделие представляет собой штыревую (кабельную) часть разъёмного соединения, которая сочленяется с ответной розеткой. Основное назначение таких соединителей — коммутация электрических цепей в радиоэлектронной и радиотехнической аппаратуре, приборах, блоках и кабельных сборках, где требуется быстрое и многократное сочленение и расчленение без применения специального инструмента.

Товар поставляется под артикулом 7670 и учитывается в каталоге в категории ШР40. Производитель в предоставленных данных не указан, поэтому конкретные эксплуатационные параметры изделия следует уточнять по сопроводительной документации конкретной партии.

Конструктивные особенности

Конструкция изделия соответствует общим признакам цилиндрических соединителей серии ШР, которые применяются для объёмного монтажа и подключения кабельных линий к приборам и блокам аппаратуры.

Тип изделия — вилка, то есть штыревая часть соединителя с контактными элементами.
Форма корпуса — цилиндрическая, что обеспечивает удобство сочленения и компактность при монтаже в стеснённых условиях.
Серия — ШР40; обозначение исполнения П3НГ9 входит в наименование и расшифровывается производителем в технической документации.
Литеры ВП в наименовании относятся к исполнению изделия; их точная трактовка приводится в документации изготовителя.
Артикул для заказа — 7670.

Область применения

Соединители серии ШР40 востребованы там, где важны надёжность механического контакта и удобство обслуживания аппаратуры. Типичные направления использования:

Подключение кабельных линий к блокам и приборам радиоэлектронной аппаратуры.
Организация разъёмных соединений внутри стоек, шкафов и пультов управления.
Сборка кабельных изделий, требующих периодического рассоединения при эксплуатации и ремонте.
Применение в составе аппаратуры, работающей в различных климатических условиях, при условии подтверждения соответствующих параметров документацией изготовителя.

Важное уточнение по характеристикам

В имеющемся описании товара приведены технические данные, относящиеся к другой модели — разъёму РБН2-50-18Г7-В. Эти сведения (число контактов, диаметр контактов, токовая нагрузка, температурный диапазон, сопротивление изоляции, число циклов сочленения) не могут быть перенесены на изделие ШР40П3НГ9 ВИЛ ВП. Для корректного подбора необходимо запросить у поставщика паспорт или технические условия на конкретное изделие и сверить количество и диаметр контактов, тип сочленения, допустимое напряжение и ток, а также климатическое исполнение. До получения этих данных изделие следует рассматривать как вилку серии ШР40 без подтверждённых числовых характеристик.
