ШР36У5ЭШ11 — это цилиндрическая низкочастотная электрическая розетка кабельного исполнения с угловым патрубком и гайкой для экранированного кабеля, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

• Тип соединителя: ШР (цилиндрический, резьбовое сочленение)

• Условный размер корпуса: 36

• Часть соединителя: розетка (кабельная)

• Количество контактов: 5 шт.

• Диаметр контактов: 3,5 мм (сочетание контактов «11»)

• Покрытие контактов: серебро

• Максимальное рабочее напряжение: 850 В

• Сопротивление контактов: не более 0,75 мОм (для Ø 3,5 мм)

• Сопротивление изоляции: ≥ 5000 МОм в нормальных климатических условиях

• Минимальная наработка: 5000 ч

• Число сочленений‑расчленений: не менее 500

• Срок сохраняемости: 15 лет

Конструктивные особенности

• Вид патрубка: угловой (для прокладки кабеля под углом)

• Вид гайки патрубка: для экранированного кабеля (обеспечивает заземление экрана)

• Корпус: кабельный, предназначен для монтажа на кабель с последующим сочленением с приборной вилкой серии ШР.

Условия эксплуатации

• Температура окружающей среды: от –60 до +60 °C

• Смена температур: от –60 до +110 °C

• Синусоидальная вибрация: 1–5000 Гц, амплитуда ускорения до 300 м/с² (30g)

• Механический удар многократного действия: до 350 м/с² (35g), длительность 2–10 мс

• Механический удар одиночного действия: до 5000 м/с² (500g), длительность 1–2 мс

• Линейное ускорение: до 2000 м/с² (200g)

• Пониженное рабочее атмосферное давление: 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.)

Нормативная база

Изделие изготавливается по ТУ 6313‑022‑61929916‑2015 (общепромышленное исполнение) и имеет сертификат соответствия Евразийского экономического союза № ЕАЭС RU C‑RU.АБ53.В.00929/21.

Типичное применение

Розетки ШР36У5ЭШ11 используются в радиотехнической, авиационной, военной и другой специальной аппаратуре, где требуются надёжные разъёмные соединения, устойчивые к вибрации, ударам, температурным перепадам и пониженному давлению.

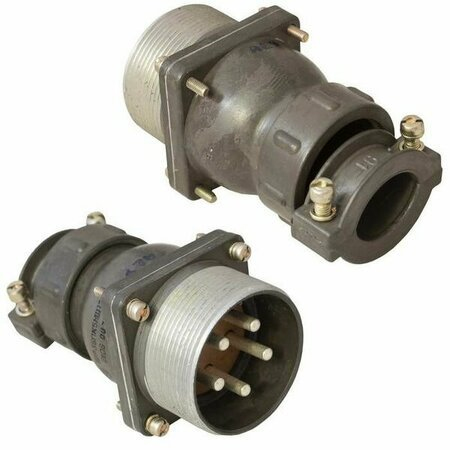

Внешний вид типовой приборной розетки серии ШР (для иллюстрации конструкции; ШР36У5ЭШ11 — кабельная розетка с угловым патрубком).
