ШР36П7ЭГ1 ВИЛКИ
Технические характеристики

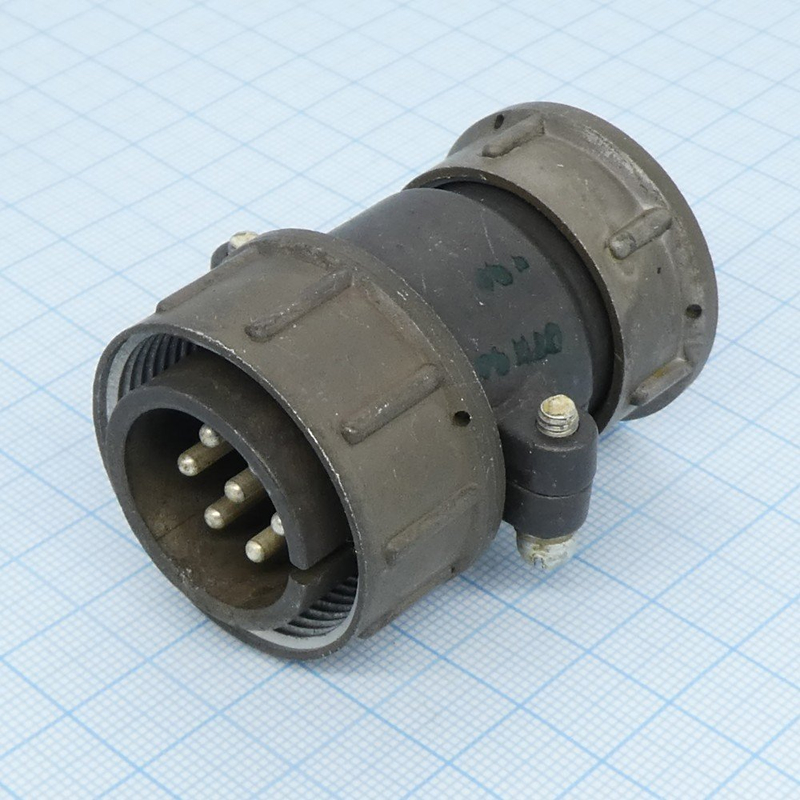

ШР36П7ЭГ1 ВИЛКИ
ШР36П7ЭГ1 — это низкочастотный цилиндрический электрический соединитель (вилка кабельная) из широко распространённой серии ШР , предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока.
Назначение и применение
Соединитель ШР36П7ЭГ1 используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, в том числе в щитовом оборудовании и цепях управления. Рабочее напряжение — до 850 В , частота — до 3 МГц .
Расшифровка обозначения
ШР — тип соединителя (цилиндрический низкочастотный);
36 — условный размер корпуса;
П — вид патрубка: прямой (для кабельной части);
7 — количество контактов;
Э — гайка патрубка для экранированного кабеля;
Г — вид контактов: вилка (штыри);
1 — сочетание контактов (вариант компоновки диаметров).
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 7 шт. |
| Сочетание контактов | 3×Ø1,5 мм + 3×Ø2,5 мм + 1×Ø3,5 мм |
| Материал контактов | Латунь с покрытием серебром (Ag) |
| Рабочий ток (на контакт) | до 35 А (Ø2,5 мм), до 50 А (Ø3,5 мм) |
| Рабочий ток (на разъём) | до 155 А |
| Рабочее напряжение (max) | 850 В |
| Сопротивление контакта | ≤2,5 мОм (Ø1,5 мм), ≤1,0 мОм (Ø2,5 мм), ≤0,75 мОм (Ø3,5 мм) |
| Сопротивление изоляции | ≥5000 МОм |
| Метод сочленения | Резьбовой (M39×1,5 мм) |
| Материал корпуса | Алюминиевый сплав А-22, оксидированный |
| Материал изолятора | Карболит (коричневый) |
| Габариты (L×W×H) | 64,1×41,5×56,1 мм |
| Диаметр корпуса | 45,5 мм |
| Масса | ~101 г |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 до +60 °С (до +100 °С в некоторых исполнениях) |
| Влажность | 98% при +25 °С |
| Ресурс (сочленений) | 500 |
| Срок хранения | до 15 лет |
Конструктивные особенности
Прямой патрубок с гайкой для крепления экранированного кабеля;
Проходной диаметр кабеля — до 39 мм ;
Одношпоночная поляризация корпуса;
Контакты извлекаемые, круглые, штыревые;
Монтаж: пайка + механическое крепление кабеля. asenergi
Пример конструкции кабельной вилки серии ШР (схема актуальна и для ШР36П7ЭГ1)
Производство и нормативная база
Изготавливается по техническим условиям НКЦС.434410.504ТУ , традиционно производился на ПО «Коннектор» (Харьков), в настоящее время выпускается рядом российских предприятий.
Если нужны подробности по габаритным чертежам, совместимым розеткам (например, 2РТТ, 2РТ-А) или вариантам исполнения (с кожухом, без него) — уточните.
