| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
10402ШР36ПЭ | Год: 2011, «5» |  | ПОД ЗАКАЗ | 1600 ₽ | ||||

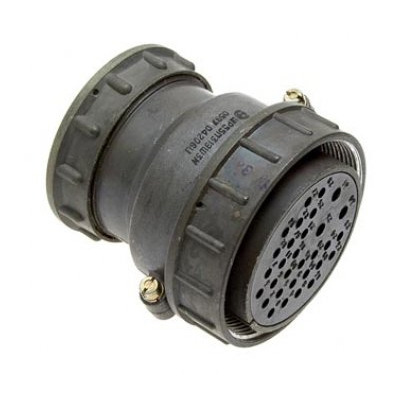

10403ШР36ПЭ | Год: 2011, «5» |  | ПОД ЗАКАЗ | 1600 ₽ | ||||
10404ШР36ПЭ-К | Год: 2011, «5» |  | ПОД ЗАКАЗ | 3800 ₽ | ||||
10401ШР36ПЭГ1-К | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
10405ШР36ПЭН | Год: 2011, «5» |  | ПОД ЗАКАЗ | 850 ₽ | ||||
10406ШР36ПЭШ11Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
10407ШР36ПЭШ11 | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
10408ШР36ПЭШ11-К | «5» |  | ПОД ЗАКАЗ | 2750 ₽ | ||||
10409ШР36ПЭШ11НПроизводитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||
10410ШР36ПЭШ11Н |  | ПОД ЗАКАЗ | 750 ₽ | |||||
10411ШР36СК1НШ4 |  | ПОД ЗАКАЗ | 900 ₽ | |||||
10412ШР36СК1ЭГ4Производитель: Элекон | «5» |  | ПОД ЗАКАЗ | 4750 ₽ | ||||
10413ШР36СК1ЭШ4Производитель: Элекон | «5» |  | ПОД ЗАКАЗ | 3650 ₽ | ||||
10414ШР36СК1ЭШ4Производитель: Элекон | «5» |  | ПОД ЗАКАЗ | 3650 ₽ | ||||
10415ШР36СКН | Год: 2011 |  | ПОД ЗАКАЗ | 4750 ₽ | ||||
10416ШР36СКЭ | Год: 2011 |  | ПОД ЗАКАЗ | 4500 ₽ | ||||
10424ШР36У1НГ4Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||
10425ШР36У1НГ4НПроизводитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||
51628ШР36У10НШ1 РОЗЕТКИ | Год: 2015 |  | > 22 шт. | 3250 ₽ | ||||
51629ШР36У10ЭШ1 РОЗЕТКИ | Год: 2015 |  | > 23 шт. | 3250 ₽ | ||||
51630ШР36У15НГ4 ВИЛКИ | Год: 2015 |  | > 24 шт. | 3250 ₽ | ||||
51632ШР36У15ЭГ4 ВИЛКИ | Год: 2015 |  | > 36 шт. | 3250 ₽ | ||||
10421ШР36У15ЭГ4 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
51633ШР36У15ЭШ4 РОЗЕТКИ | Год: 2015 |  | > 37 шт. | 3250 ₽ | ||||
10423ШР36У15ЭШ4 РОЗЕТКИ |  | ПОД ЗАКАЗ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
