Назначение и область применения

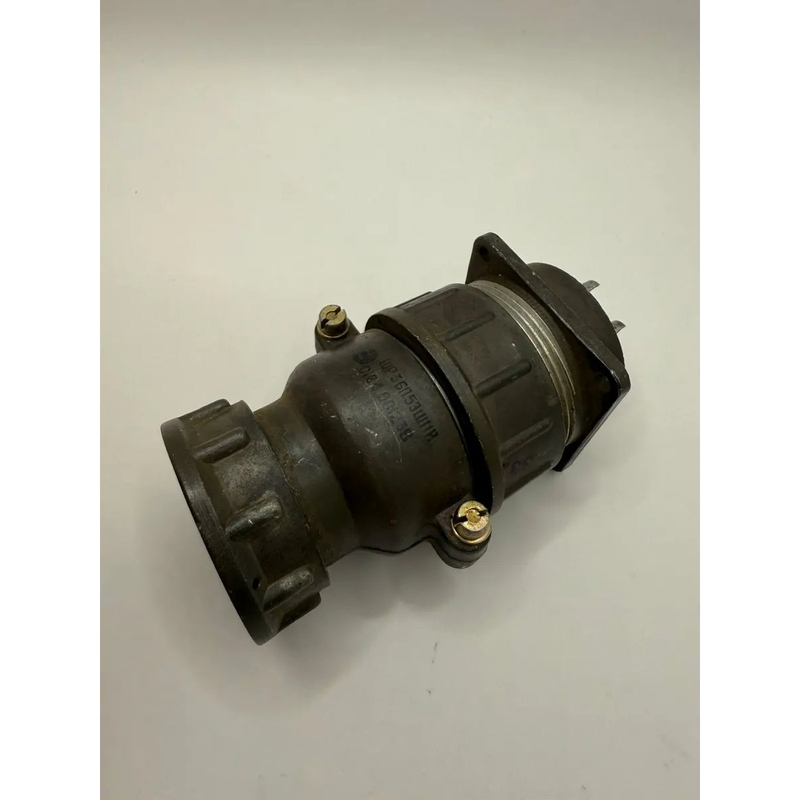

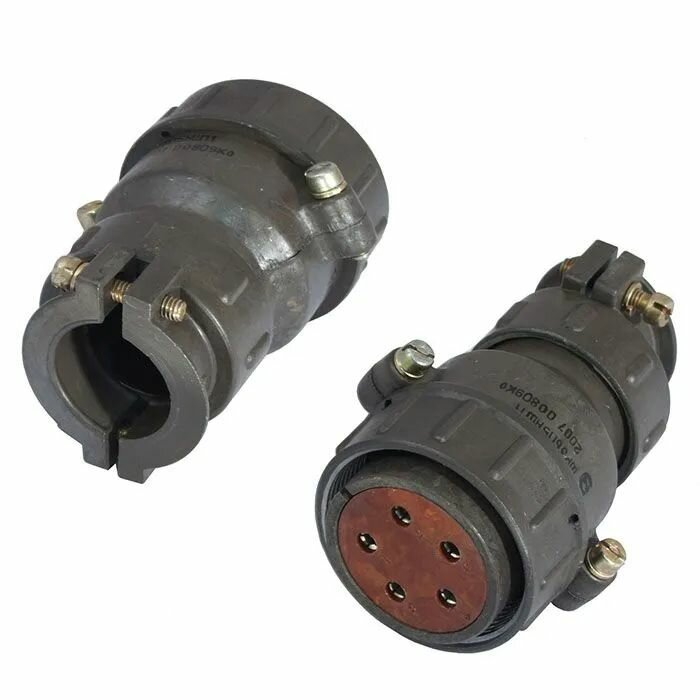

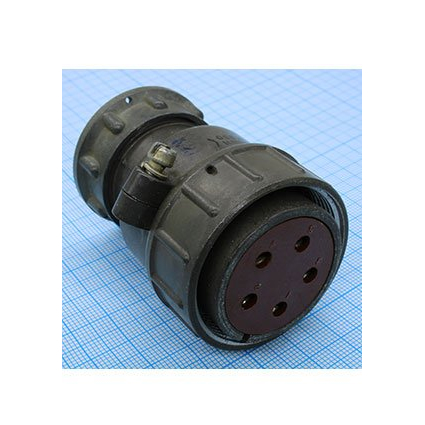

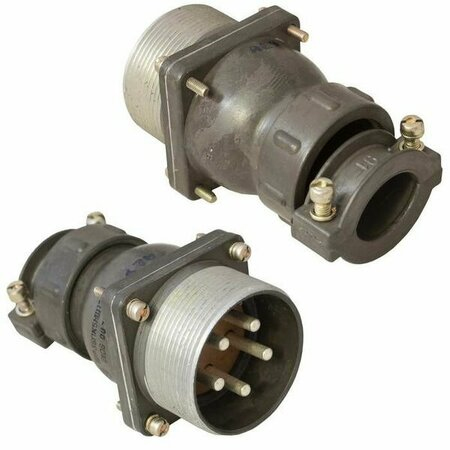

ШР36УНШ11Н «Коннектор 5» (артикул 10453) относится к категории ШР36 и представляет собой низкочастотный цилиндрический соединитель (разъём) ряда ШР. Изделие предназначено для кабельной части и оснащено угловым патрубком, а также пятью контактами. Такой соединитель применяется для разборного монтажа в проводных электрических цепях постоянного и переменного тока с частотой до приблизительно 3 МГц и напряжением до 850 В (амплитудное значение).

Благодаря цилиндрической конструкции и резьбовому сочленению разъём подходит для тех участков схем, где требуется надёжное механическое крепление и правильная ориентация при подключении. Угловой патрубок облегчает укладку кабеля в стеснённых условиях, когда прямой вывод неудобен.

Расшифровка обозначения и конструктивные особенности

Маркировка несёт в себе основные сведения о конструкции изделия. Понимание этих обозначений помогает правильно подобрать разъём под конкретную задачу.

• ШР — тип соединителя, то есть цилиндрический низкочастотный разъём.
• 36 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 5 — количество контактов.
• Н — покрытие контактов (обычно никель или другое защитное покрытие).
• Ш11 — код сочетания контактов.

Соединитель является кабельной розеткой (female-часть) с угловым патрубком и рассчитан под неэкранированный кабель. Сочленение выполняется резьбовым способом, а одношпоночная поляризация корпусов обеспечивает правильную ориентацию при подключении и исключает ошибочное соединение.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в данных о товаре.

• Количество контактов — 5 штук.
• Диаметр контактов — около 3,5 мм.
• Ток на каждый контакт — до порядка 50 А.
• Суммарный рабочий ток на соединитель — до около 250 А.
• Сопротивление контакта — обычно не превышает 0,00075 Ом (0,75 мОм).
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до примерно 3 МГц.
• Климатическое исполнение — УХЛ.
• Устойчивость к вибрации — в диапазоне примерно от 1 до 5000 Гц.
• Ресурс сочленений/расчленений — порядка 500 циклов.

Разъёмы серии ШР рассчитаны на многократные сочленения и расчленения, что делает их пригодными для оборудования, которое периодически разбирается при обслуживании или замене блоков.

Применение и монтаж

ШР36УНШ11Н применяется для разборного монтажа в проводных электрических цепях. Резьбовое сочленение и поляризация корпусов упрощают сборку и снижают риск неправильного подключения. Угловой патрубок позволяет аккуратно выводить неэкранированный кабель, что особенно важно при ограниченном пространстве внутри шкафов, пультов и приборных корпусов.

Изделие устойчиво к вибрационным нагрузкам в широком диапазоне частот и имеет климатическое исполнение УХЛ, что определяет его применимость в соответствующих условиях эксплуатации. Для точного согласования с конкретной платой или кабельной сборкой может потребоваться уточнение распиновки и геометрических размеров корпуса.

Приёмка

Согласно характеристикам VirtueMart, для данного товара указана приёмка «5».
