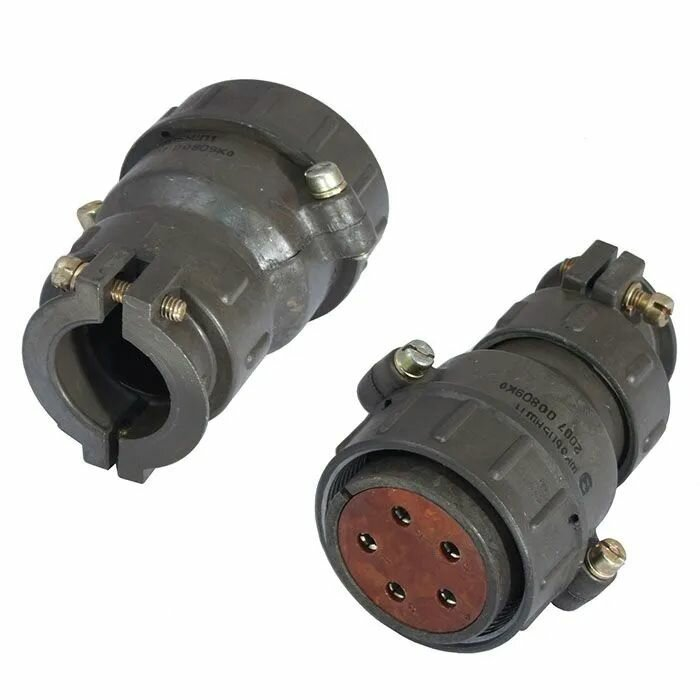

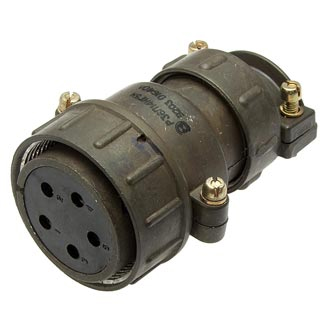

ШР36УНШ11-К — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком и гайкой для неэкранированного кабеля. Она предназначена для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры, работает с постоянным и переменным током частотой до 3 МГц.

Основные характеристики

Условный размер корпуса — 36 мм, тип корпуса — кабельный с угловым патрубком. Максимальное рабочее напряжение постоянного тока достигает 850 В. Сопротивление контактов не превышает 0,3–2,5 мОм в зависимости от диаметра (от 1,5 до 9 мм).

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и линейное ускорение 2000 м/с² (200 g). Температурный диапазон — от -60 до +60 °C, с кратковременными скачками до +110 °C; работает при пониженном давлении до 1,3×10⁻⁴ Па.

Надежность

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
