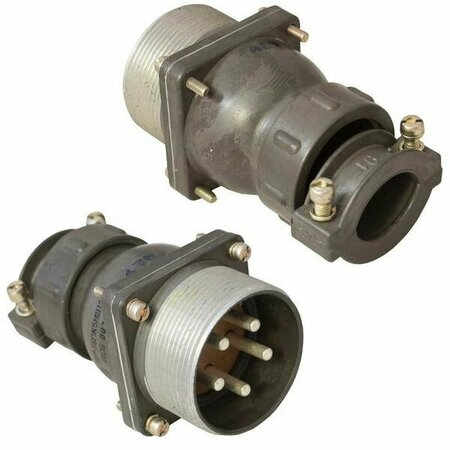

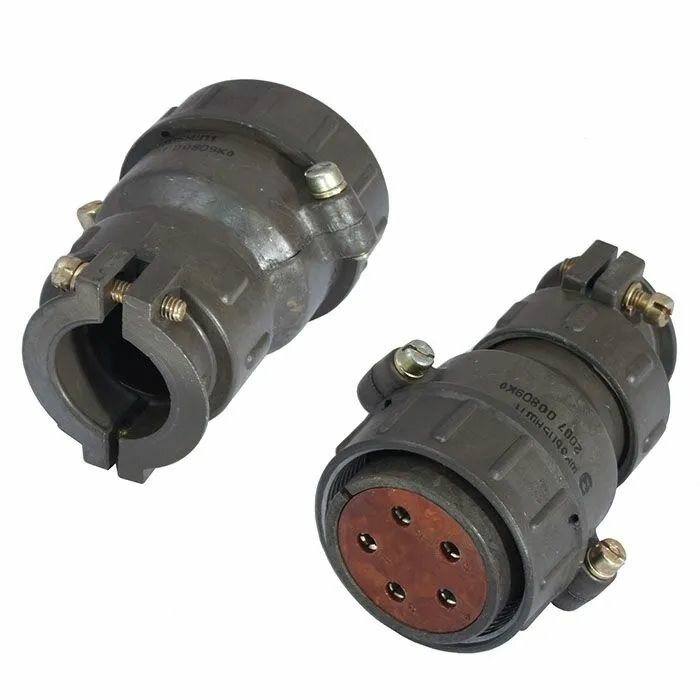

ШР36УНШ11 — это низкочастотный цилиндрический разъём серии ШР, относящийся к кабельной части соединителя (розетка или вилка, в зависимости от полной маркировки типа ШР36УНШ11‑Р или ШР36УНШ11‑В). Он применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе в промышленных и военных системах, как соединитель общего назначения в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический). ​

• 36 — условный размер корпуса (привязка к диаметру и габаритам разъёма).

• У — конструктивное исполнение кабельной части со штуцером с угловым патрубком (штуцер повёрнут под углом, что удобно при монтаже в стеснённых условиях).

• НШ — тип контактной системы (обычно «наружные» или «ножевые» контакты, без специальной буквы Э для экранированного кабеля). ​

• 11 — вариант исполнения или схема контактов (расположение, количество и тип контактов). ​

Назначение и условия применения

Разъём ШР36УНШ11 предназначен для работы в цепях постоянного и переменного тока с частотой до нескольких МГц, в том числе в промышленной и военной электронике. Он рассчитан на значительные механические нагрузки: вибрацию, удары и перепады температур, что позволяет использовать его в мобильной и наземной аппаратуре, на предприятиях и в условиях повышенной вибро‑ и ударной нагрузки.

Основные электрические и механические параметры (типично для ШР‑36‑серий)

• Максимальное рабочее напряжение постоянного тока обычно не более 850 В .

• Рабочий ток кабельной части ШР‑36 (включая исполнения ШР36У…) может достигать до 50 А на соединитель при соответствующем сочетании контактов.

• Сопротивление контактов для стандартных диаметров (например 1,5–5,5 мм) лежит в диапазоне единиц до долей мОм, что обеспечивает малые потери и нагрев при номинальных токах. ​

Климатические и эксплуатационные характеристики

Соединители серии ШР36 (включая конструкции с обозначением ШР36У…НШ…) обычно рассчитаны на эксплуатацию в широком диапазоне температур, порядка от −60 до +60 °C , с возможностью кратковременных перегревов до +110 °C . Они стойки к вибрации с частотой до 1–5000 Гц и ускорением порядка 300 м/с² (30g) , а также к многократным ударам и одиночным ударам большой интенсивности (до тысяч м/с²).

Если напишете полное обозначение (например, ШР36УНШ11‑Р или ШР36У5НШ11), можно уточнить схему контактов и количество штыревых/гнездовых элементов именно для вашего варианта.
