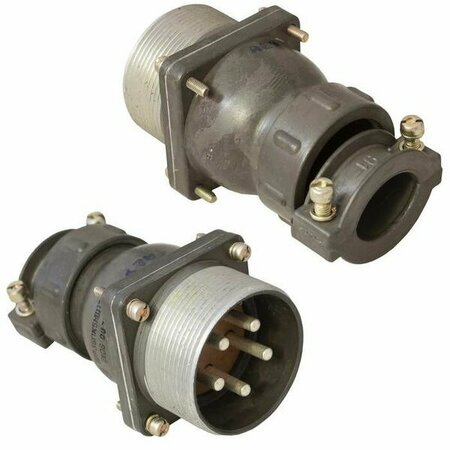

ШР36УНГ11Н — это низкочастотный цилиндрический электрический разъём (соединитель) советского/российского производства, предназначенный для надёжного соединения электрических цепей в различных устройствах.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, резьбовое сочленение).

• 36 — условный размер корпуса (диаметр около 36 мм).

• У — конструктивное исполнение кабельной части с угловым патрубком.

• Н — покрытие контактов никелем (для повышенной коррозионной стойкости).

• Г — гайка для фиксации кабеля.

• 11 — количество контактов (5 контактов диаметром 3,5 мм).

Основные характеристики

Соединитель рассчитан на ток до 250 А, напряжение до 850 В и частоту до 3 МГц. Он выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и имеет сопротивление изоляции не менее 5000 МОм в нормальных условиях. Климатическое исполнение УХЛ подходит для умеренного климата, с ресурсом до 500 соединений–расчленений и наработкой 1000 часов.

Применение

Используется во внутренних и наружных цепях приборов, оборудования, в условиях пыли и влаги (при защите). Корпус часто пластмассовый, контакты — блочные, поляризация одношпоночная для правильного подключения.
