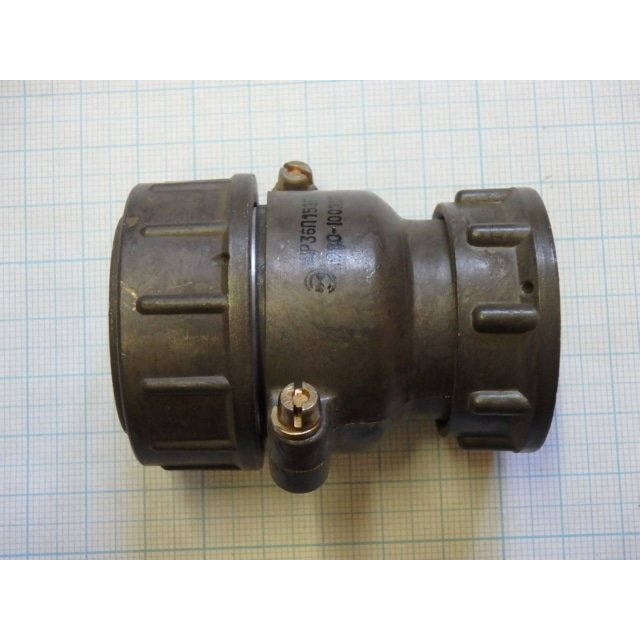

ШР36УНГ1 — это низкочастотный цилиндрический соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Он широко применяется в электро-, радио- и контрольно-измерительной аппаратуре.

Расшифровка обозначения

ШР36УНГ1 расшифровывается следующим образом: ШР — тип соединителя (негерметичный), 36 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком, Н — нормальные габариты, Г — гайка для фиксации, 1 — одношпоночная поляризация.

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку до 160 А в зависимости от диаметра контактов (10 А для 1,5 мм, 25 А для 2,5 мм, 50 А для 3,5 мм). Он обеспечивает сопротивление изоляции не менее 5000 МОм, работает при температурах от -60 до +60 °C (с пиками до +110 °C) и устойчив к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и низкому давлению (1,3·10⁻⁴ Па).

Надежность и применение

Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — до 500 циклов. Материал контактов — серебро или никель, климатическое исполнение — УХЛ, что делает его подходящим для приборных и кабельных соединений в сложных условиях.
