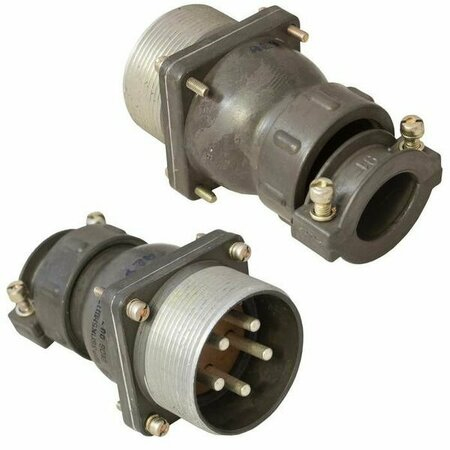

ШР36УЭШ11Н — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она имеет угловой патрубок с гайкой для экранированного кабеля, условный размер корпуса 36 и 11 контактов.

Характеристики

Максимальное рабочее напряжение постоянного тока достигает 850 В, а сопротивление контактов варьируется от 0,15 до 2,5 мОм в зависимости от диаметра (от 1,5 до 9 мм). Сопротивление изоляции составляет не менее 5000 МОм, наработка — минимум 5000 часов, а число сочленений-расчленений — не менее 500.

Условия эксплуатации

Соединитель выдерживает температуру от -60 до +60 °C (смена до +110 °C), пониженное давление до 1,3×10⁻⁴ Па, вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Назначение и монтаж

Метод монтажа — пайка, сочленение — резьбовое. Габариты примерно 79×69×46 мм. Используется как соединитель общего назначения в приборах.​
