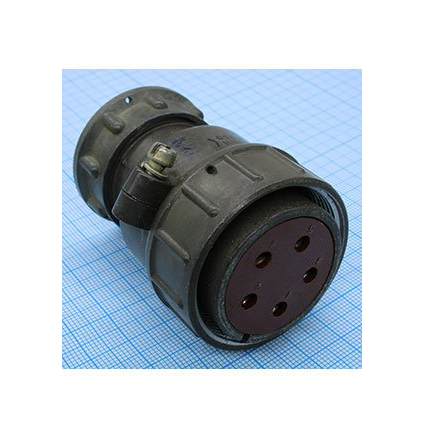

ШР36УЭГ11 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком и гайкой для экранированного кабеля. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Основные характеристики

Условный размер корпуса — 36, количество контактов — 5 шт. Максимальное рабочее напряжение постоянного тока достигает 850 В, а сопротивление контактов не превышает 2,5–0,15 мОм в зависимости от диаметра (от 1,5 до 9 мм).

Соединитель выдерживает не менее 500 сочленений-расчленений и имеет минимальную наработку 5000 часов. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.​

Условия эксплуатации

Работает при температурах от -60 до +60 °C, с кратковременными сменами до +110 °C. Выдерживает пониженное давление до 1,3×10⁻⁴ Па и линейное ускорение до 2000 м/с².

По вибрации: синусоидальная в диапазоне 1–5000 Гц с ускорением 300 м/с². Удар многократный — 350 м/с² (2–10 мс), одиночный — 5000 м/с² (1–2 мс).

Применение

Используется во внутренних и наружных установках (с защитой от пыли и влаги), в климатическом исполнении УХЛ. Соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.
