ШР36У7НШ1 — это кабельная угловая розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как универсальный соединитель общего назначения. Она имеет угловой патрубок для неэкранированного кабеля (обозначение "НШ") и условный размер корпуса 36 мм.

Основные характеристики

Розетка рассчитана на 7 контактов с диаметрами: 3 контакта Ø1,5 мм (ток до 10–20 А), 3 контакта Ø2,5 мм (ток до 25–35 А) и 1 контакт Ø3,5 мм (ток до 50 А); общая токовая нагрузка достигает 155 А при напряжении до 850 В. Сопротивление контакта минимально (до 1,5–5 мОм), изоляции — не менее 5000 МОм; материал контактов — латунь с серебряным или никелевым покрытием, корпус из алюминиевого сплава.

Расшифровка маркировки

• ШР — тип соединителя (негерметичный штепсельный разъем).

• 36 — условный размер корпуса.

• У — угловой патрубок.

• 7 — количество контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — исполнение (стандартное).

• 1 — вариант.

Применение и надежность

Соединитель выдерживает 500 циклов соединений/расчленений, вибрацию до 5000 Гц с ускорением 30 g, наработку не менее 1000 часов; климатическое исполнение УХЛ. Он негерметичный, подходит для электрических цепей в аппаратуре с требованиями к компактности и механической прочности.

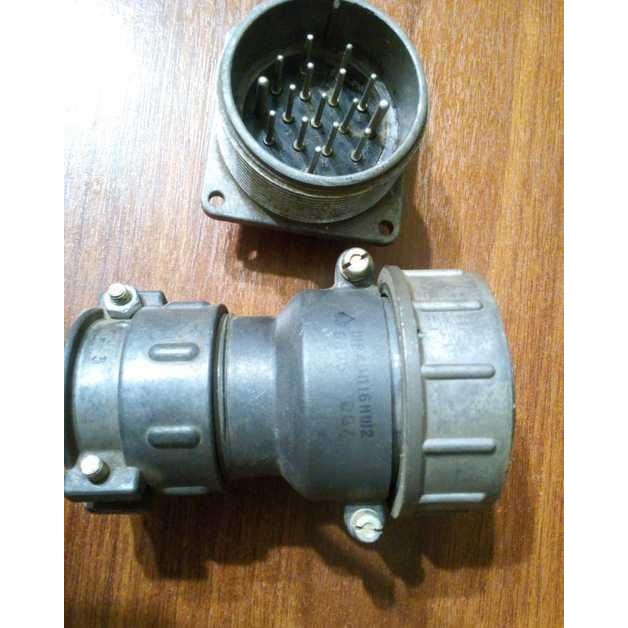

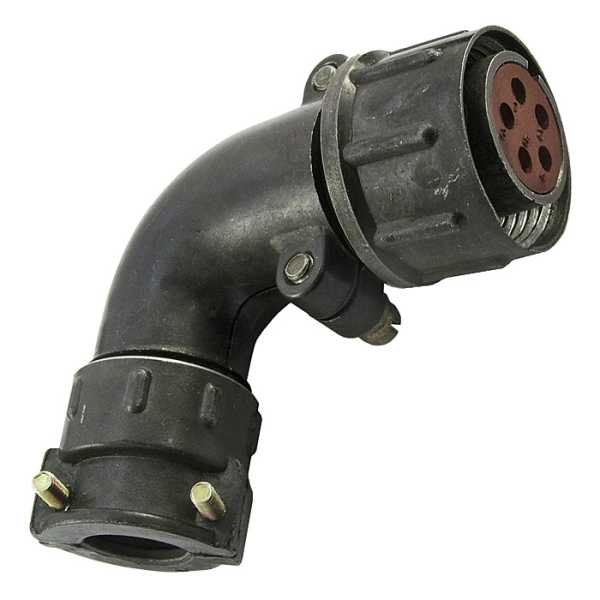

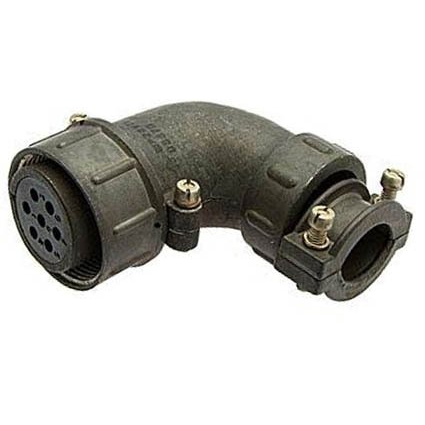

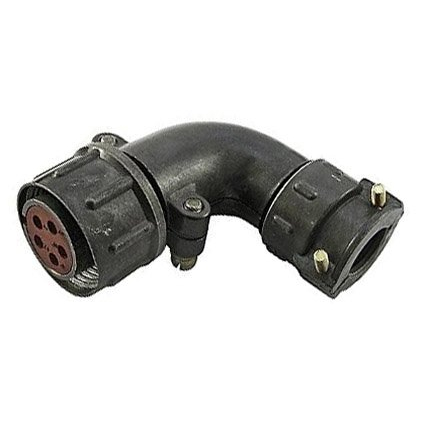

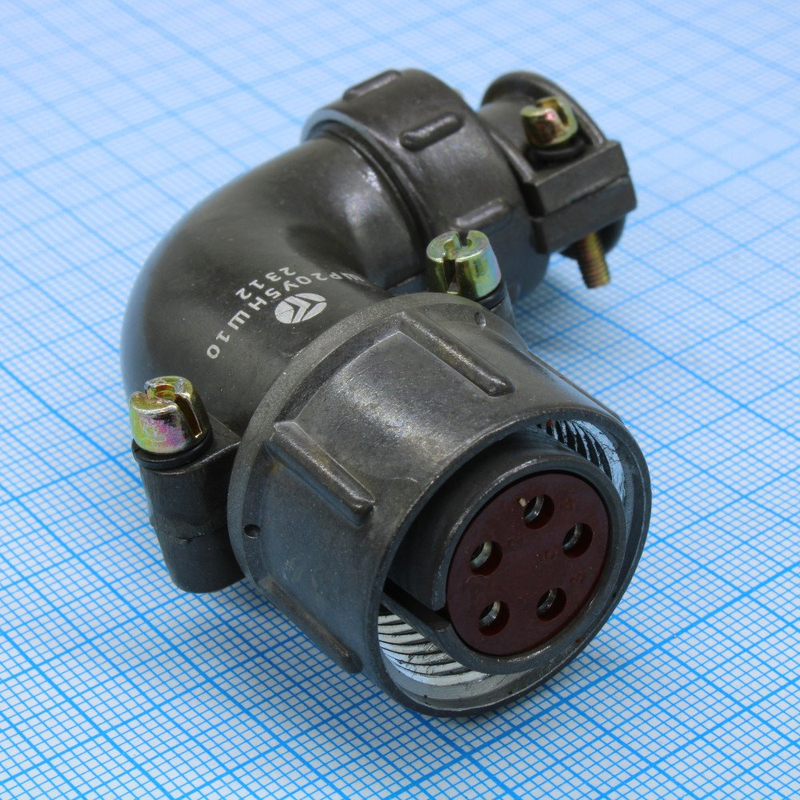

Изображение показывает типичный вид угловой кабельной розетки серии ШР36 с патрубком и многоконтактной конструкцией.
