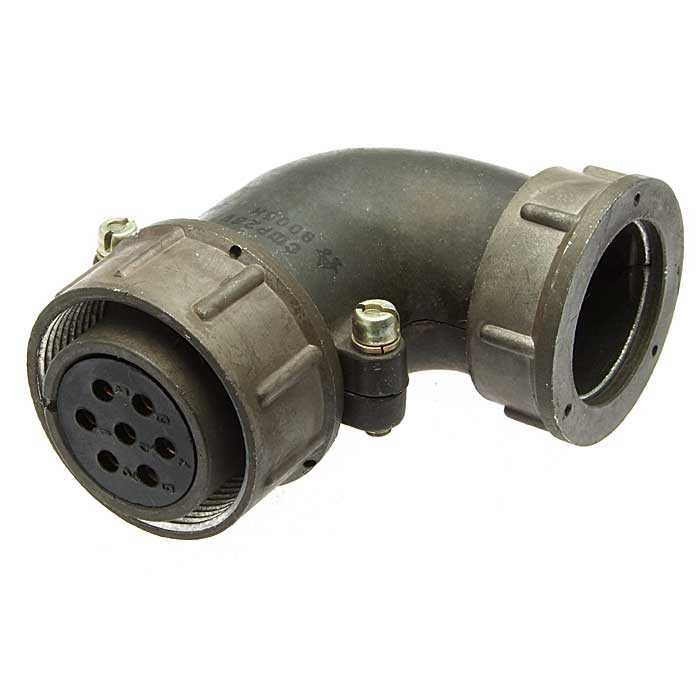

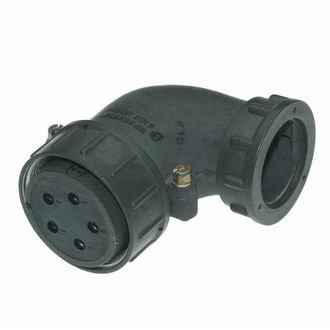

ШР36У7НШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком, предназначенная для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре как соединитель общего назначения. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

Рабочий ток на контактах диаметром 1,5 мм — 10 А, 2,5 мм — 25 А, 3,5 мм — 50 А; максимальное рабочее напряжение постоянного тока — до 850 В; частота до 3 МГц.

Диаметры контактов — 1,5 мм, 2,5 мм, 3,5 мм; покрытие контактов — серебро; сопротивление на контактах: 1,5 мм — 2,5 мОм, 2,5 мм — 1 мОм, 3,5 мм — 0,75 мОм; сопротивление изоляции — не менее 5000 МОм.

Рабочая температура от -60 до +60 °C; синусоидальная вибрация 1–5000 Гц с ускорением до 300 м/с?; механический удар до 5000 м/с? (одиночный), 350 м/с? (многократный); линейная нагрузка до 2000 м/с?.

Расшифровка: ШР — тип ( розетка ), 36 — размер корпуса, У7НШ1 — исполнение с угловым патрубком и сочетанием контактов.
