ШР36У7НШ1: кабельная розетка для надежных электрических соединений

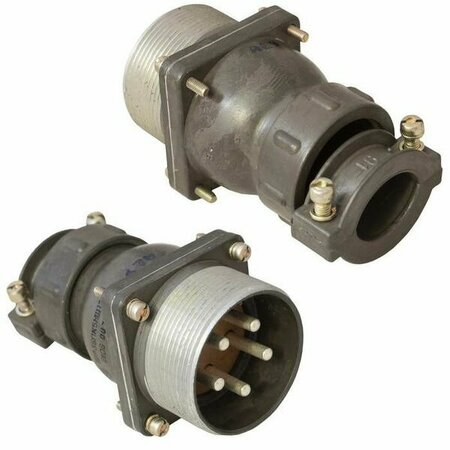

ШР36У7НШ1 — цилиндрический низкочастотный электрический соединитель в исполнении кабельной розетки. Он применяется для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный контакт.

Маркировка изделия раскрывает его конструктивные особенности: «ШР» обозначает тип соединителя, «36» — условный размер корпуса, «У» — угловой патрубок, «7» — число контактов, «Н» — исполнение для неэкранированного кабеля, «Ш» — розетка, а «1» — вариант сочетания контактов.

Конструктивные особенности

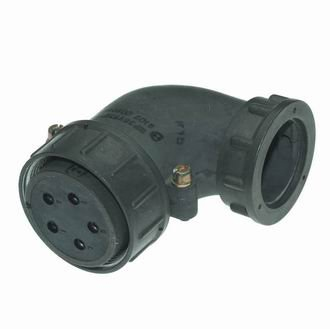

Розетка ШР36У7НШ1 выполнена с угловым патрубком, что упрощает прокладку кабеля в условиях ограниченного пространства и помогает снизить нагрузку на провод при подключении. Резьбовое сочленение обеспечивает плотную механическую фиксацию с ответной частью разъёма, а монтаж проводников выполняется пайкой.

Семь контактов позволяют использовать соединитель для многопроводных схем: передачи питания, управляющих сигналов, межблочных подключений и других задач радиоэлектронной и электротехнической аппаратуры.

Основные характеристики ШР36У7НШ1

• Количество контактов — 7.

• Условный размер корпуса — 36.

• Исполнение — кабельная розетка с угловым патрубком.

• Кабельное исполнение — для неэкранированного кабеля.

• Тип соединения — резьбовой.

• Метод монтажа контактов — пайка.

• Допустимое рабочее напряжение постоянного тока — до 850 В.

• Применение в цепях переменного тока — на частотах до 3 МГц.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Рабочий ток зависит от диаметра используемых контактов: для контактов диаметром 1,5 мм он составляет до 10 А, для 2,5 мм — до 25 А, для 3,5 мм — до 50 А. Контактные поверхности имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению качества электрического контакта.

Устойчивость к условиям эксплуатации

ШР36У7НШ1 рассчитан на эксплуатацию в широком температурном диапазоне — от −60 до +60 °C. Конструкция также предусматривает устойчивость к вибрациям, механическим ударам и линейным нагрузкам, что делает разъём подходящим для оборудования с повышенными требованиями к надежности.

Соединитель может использоваться во внутренней аппаратуре и на открытых установках при обеспечении дополнительной защиты от пыли и влаги. Климатическое исполнение УХЛ позволяет применять ШР36У7НШ1 в условиях умеренного и холодного климата.

Где применяется разъём ШР36У7НШ1

Кабельная розетка ШР36У7НШ1 востребована в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре. Типовые направления применения включают:

• Системы питания и распределения электрических цепей.

• Контрольно-измерительные комплексы.

• Промышленное оборудование и шкафы автоматики.

• Стационарные и мобильные электронные устройства.

• Оборудование, работающее при вибрационных и механических нагрузках.

• Межблочные кабельные соединения с необходимостью многократного подключения.

При подборе ответной части необходимо сопоставлять число и схему контактов, исполнение корпуса, способ монтажа и электрические параметры конкретной системы. Это помогает обеспечить совместимость разъёмного соединения и надежную работу оборудования.
