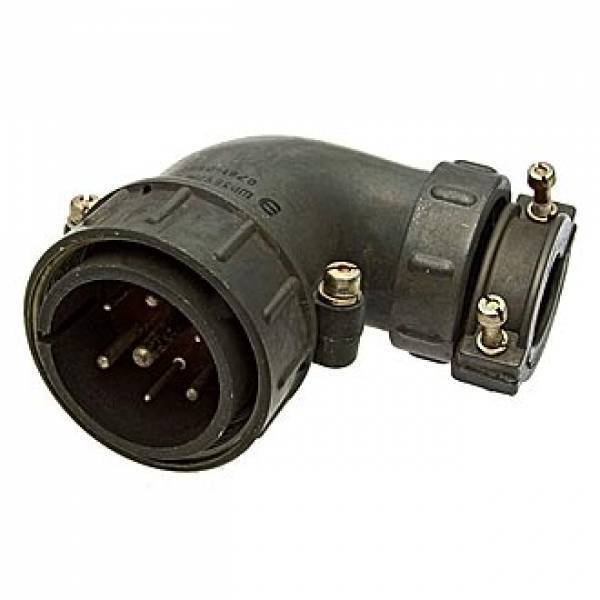

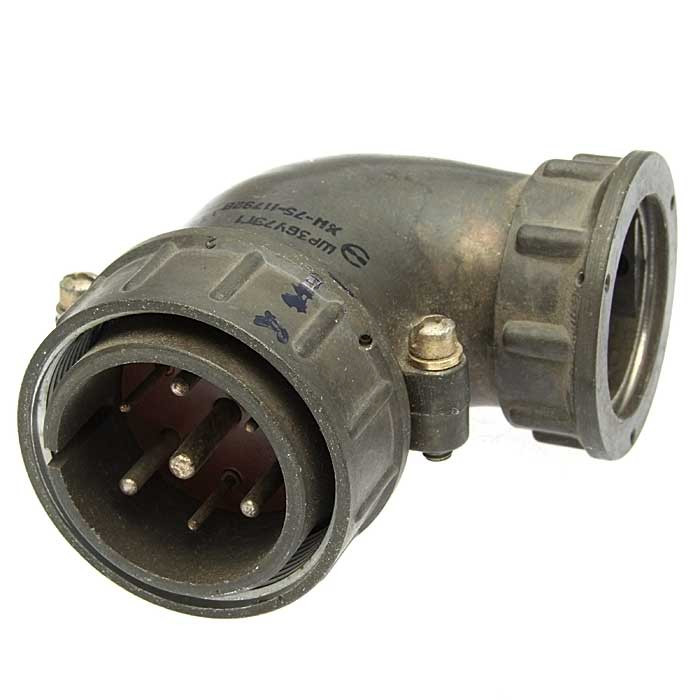

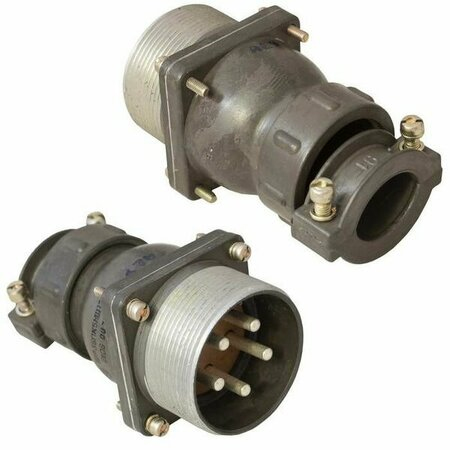

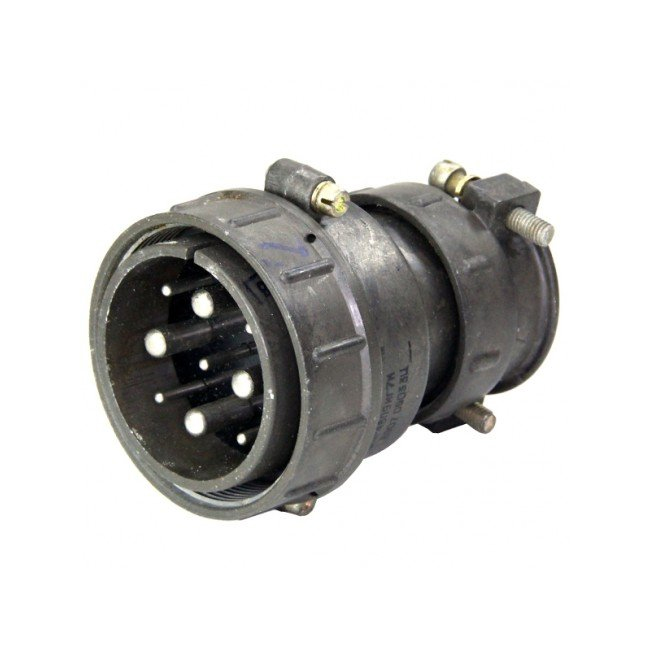

ШР36У7НГ1 — это кабельная вилка с угловым патрубком из серии цилиндрических электрических соединителей ШР36. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как универсальный соединитель общего назначения.

Характеристики

Соединитель выдерживает максимальное рабочее напряжение постоянного тока до 850 В, а рабочий ток на контакт — до 50 А (зависит от диаметра контактов: 10 А для 1,5 мм, 35 А для 2,5 мм, 50 А для 3,5 мм).
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. ?
Габаритные размеры составляют около 79,1?68,9?45,5 мм, метод монтажа — пайка. ?

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), в климатическом исполнении УХЛ для умеренного и холодного климата, включая внутреннее и наружное применение при защите от пыли и влаги.
Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с? (30g), одиночные удары до 5000 м/с? (500g), многократные — 350 м/с? (35g), линейные нагрузки — 2000 м/с? (200g).
Количество соединений/расчленений — до 500, наработка — не менее 1000 часов; контакты покрыты никелем (Н).

Расшифровка обозначения

ШР — тип соединителя; 36 — условный размер корпуса; У — угловой патрубок; 7 — сочетание контактов; Н — никелевое покрытие; Г — вилка ; 1 — вариант исполнения.
