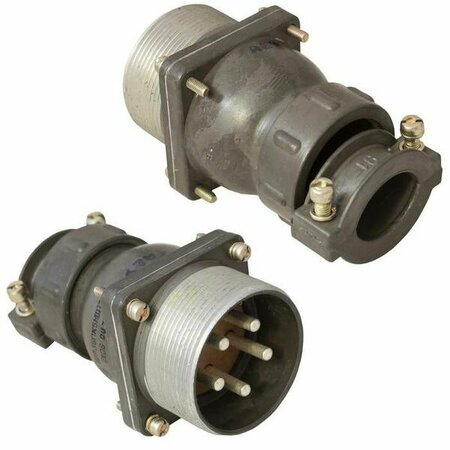

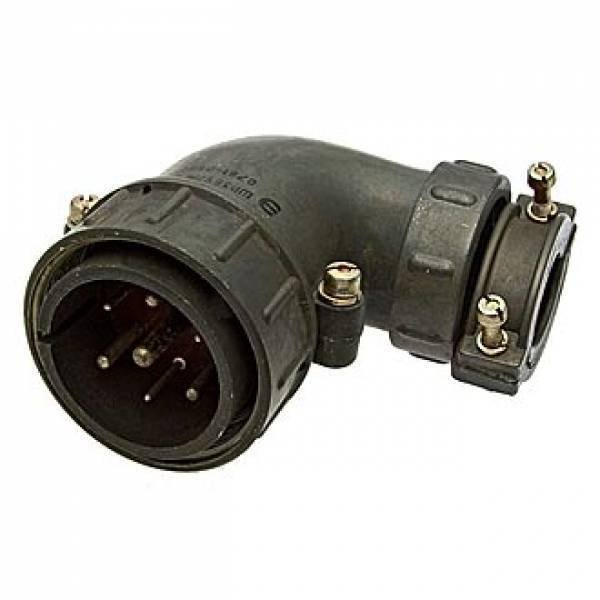

ШР36У7НГ1 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 36 — условный размер корпуса, У — угловой патрубок кабельной части, 7 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Г — приборная часть, 1 — одношпоночная поляризация.

Основные характеристики

Соединитель рассчитан на рабочий ток до 50 А на контакт, сопротивление изоляции не менее 5000 МОм.

Выдерживает синусоидальную вибрацию с частотой 1–5000 Гц и ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные).

Работает в климатическом исполнении УХЛ при температурах от -60 до +60 °C, предназначен для внутреннего и наружного применения с защитой от пыли и влаги.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, с монтажом объёмным методом пайки и контактами из серебра или никеля.

Ресурс: минимум 1000 часов наработки, 500 циклов сочленения-расчленения.
