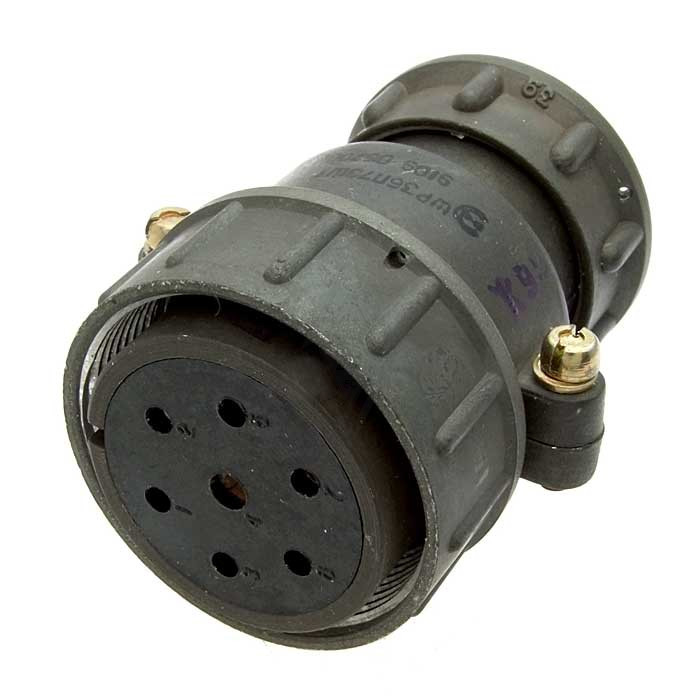

Соединители ШР36У7ЭШ1 представляют собой розетки, предназначенные для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Эти соединители подходят для внутреннего и наружного применения в климатическом исполнении УХЛ, что позволяет использовать их в различных условиях, включая защиту от пыли и воды.

Основные характеристики

• Тип соединителя : ШР

• Условный размер корпуса : 36

• Количество контактов : 7

• Вид гайки патрубка : Э (для экранированного кабеля)

• Конструктивное исполнение : У (с угловым патрубком)

• Сочетание контактов : 1

• Вид контактов : Ш ( розетка )

Технические параметры

• Максимальный рабочий ток на контактах:

  • Диаметр 1,5 мм: 10 А

  • Диаметр 2,5 мм: 25 А

  • Диаметр 3,5 мм: 50 А

• Сопротивление на контактах :

  • Диаметр 1,5 мм: 2,5 мОм

  • Диаметр 2,5 мм: 1 мОм

  • Диаметр 3,5 мм: 0,75 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Сочленение : резьбовое

• Метод монтажа : пайка

• Покрытие контактов : серебро

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +60° С

• Смена температур с учетом перегрева контактов : от -60° С до +110° С
