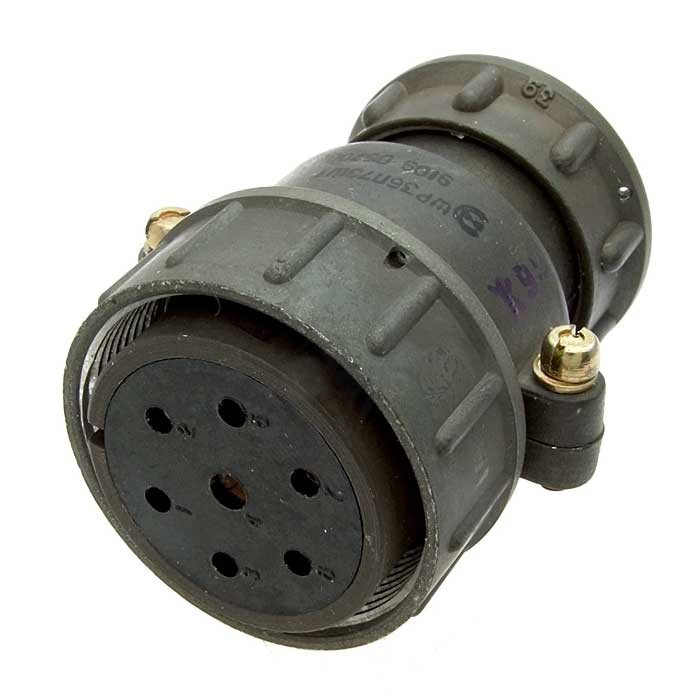

ШР36У7ЭШ1 — это розетка кабельная с угловым патрубком для экранированного кабеля, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в аппаратуре, включая радиоэлектронную и радиотехническую.
Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, а также для наружного при защите от дождя, пыли и солнца. ?

Характеристики

Работает в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное). ?
Имеет 7 контактов (диаметры 1,5 мм, 2,5 мм, 3,5 мм) с рабочим током до 10 А, 25 А и 50 А соответственно; сопротивление контактов не более 0,75–2,5 мОм.
Выдерживает вибрацию 1–5000 Гц, удары до 5000 м/с?, температуру от -60°C до +60°C (с перегревом до +110°C), ресурс — 500 сочленений.
