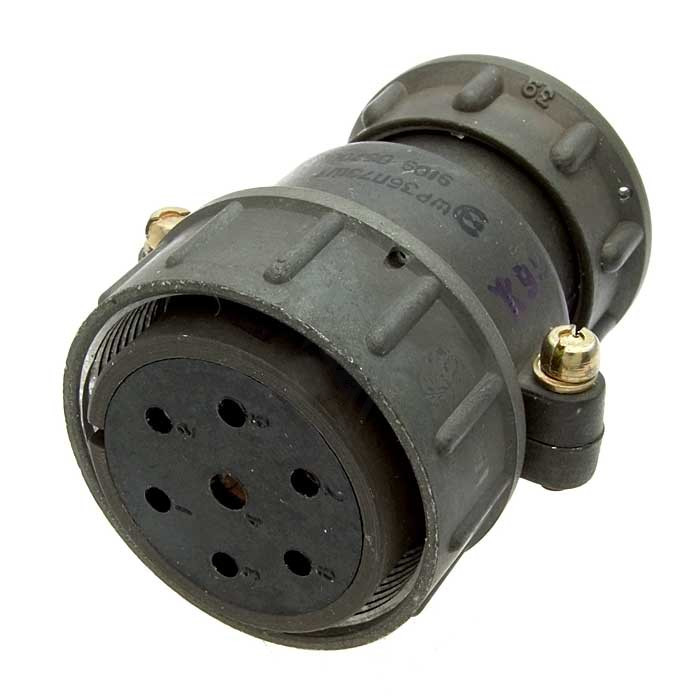

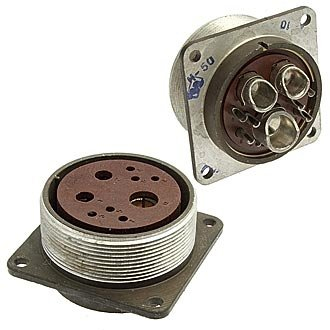

ШР36У7ЭШ1 — это низкочастотный цилиндрический электрический соединитель (розетка) общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя (розетка), 36 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 7 — количество контактов, ЭШ — экранированный вариант, 1 — сочетание контактов.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и рабочий ток на контактах диаметром 1,5 мм — 10 А, 2,5 мм — 25 А. Метод монтажа — пайка, габаритные размеры — 79,1×68,9×45,5 мм, сопротивление изоляции не менее 5000 МОм.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), подходит для климатического исполнения УХЛ (внутреннее и наружное применение с защитой от пыли и влаги). Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и пониженное давление до 1,3·10⁻⁴ Па.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре, негерметичный, с резьбовым соединением и одношпоночной поляризацией корпуса. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
