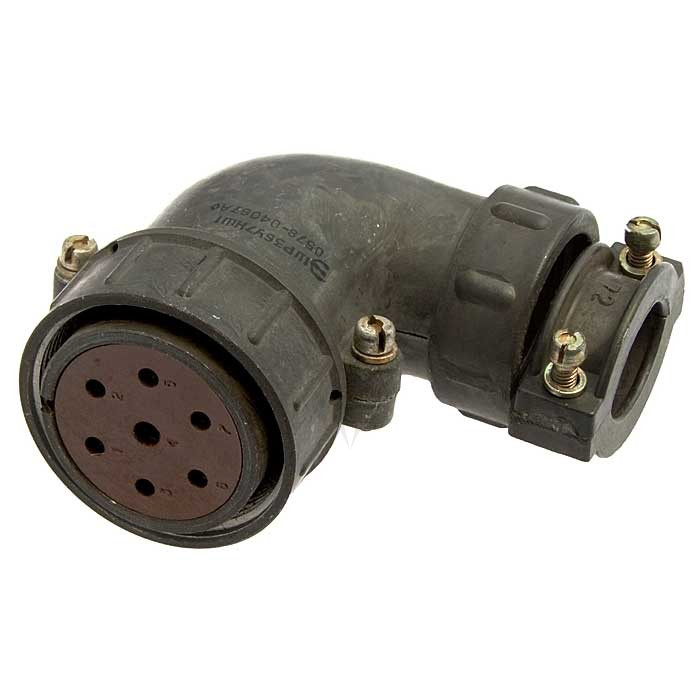

ШР36У7ЭГ1 — это низкочастотный цилиндрический соединитель, используемый в электро- и радиоаппаратуре. Он предназначен для соединения и разъединения электрических цепей, включая провода и кабели, в системах постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение) .

Основные характеристики

• Тип соединителя : ШР
• Количество контактов : 7
• Диаметры контактов :
  • 1,5 мм (до 10 А)
  • 2,5 мм (до 25 А)
  • 3,5 мм (до 50 А)
• Конструктивное исполнение : Угловой патрубок (обозначение У) .

Конструкция

Соединитель состоит из двух частей: вилки и розетки. вилки могут быть как приборными, так и кабельными, а также могут иметь прямой или угловой патрубок. Резьбовое сочленение обеспечивает надежное соединение .

Условия эксплуатации

• Рабочая температура : от -60 °C до +60 °C
• Температура перегрева контактов : до +110 °C
• Атмосферное давление : допускается Ониженное давление до 1,3·10?? Па .

Механические характеристики

• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов соединения/разъединения : до 500 раз
• Минимальная наработка : не менее 1000 часов .

ШР36У7ЭГ1 широко применяется в различных областях, включая электронику и контрольные измерительные приборы, благодаря своей надежности и универсальности в использовании.
