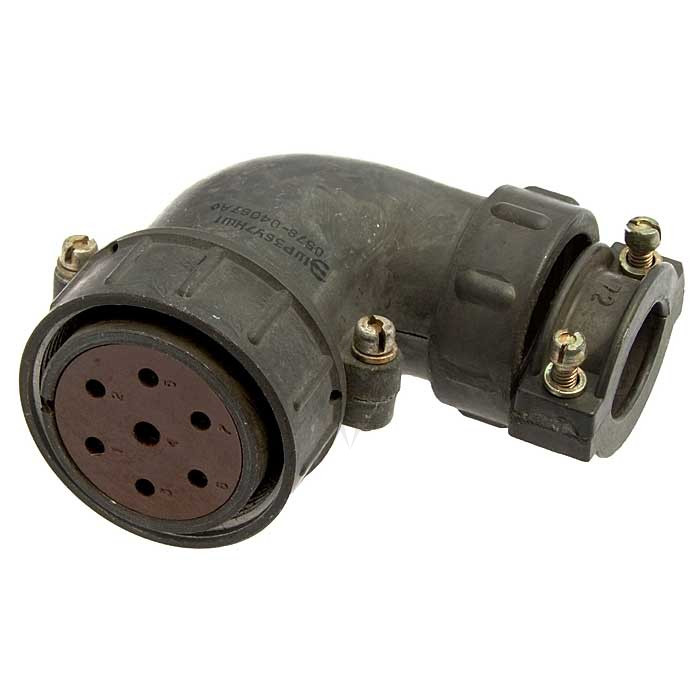

ШР36У7ЭГ1 «5» — это вилка кабельная цилиндрического низкочастотного соединителя серии ШР с угловым патрубком для экранированного кабеля. Она предназначена для надежного соединения в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах.

Соединитель имеет 7 контактов: 3 шт. диаметром 1,5 мм, 3 шт. — 2,5 мм, 1 шт. — 3,5 мм. Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм.

Рабочий ток зависит от диаметра контактов: до 10 А (Ø1,5 мм), 25 А (Ø2,5 мм), 50 А (Ø3,5 мм). Сопротивление контактов: 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм).

Корпус из алюминиевого сплава А-22 с оксидированием, диаметр 45,5 мм, длина 79,1 мм, высота 68,9 мм. Контакты из латуни с серебряным покрытием, изолятор — карболит коричневого цвета.

Метод сочленения — резьбовой (шаг M39х1,5), монтаж — пайка, поляризация — одношпоночная. Тип — негерметичный, климатика УХЛ.

Количество сочленений-расчленений — 500, наработка — не менее 1000 часов, срок хранения — 15 лет. Выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, температуру от -60 до +60 °C, влажность 98% при +25 °C.

ШР — тип соединителя; 36 — условный размер корпуса; У — угловой патрубок кабельной части; 7ЭГ1 — 7 контактов, гайка Э для экранированного кабеля, сочетание «1»; «5» обозначает конкретную модификацию или комплект.
