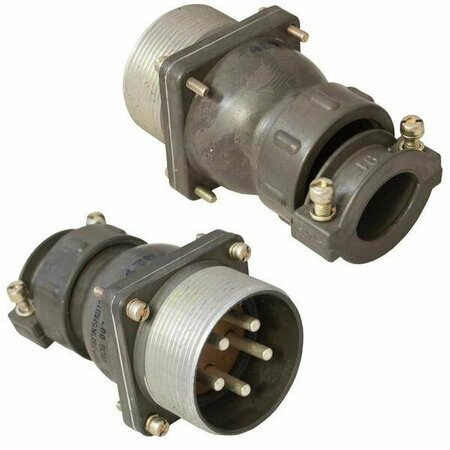

Соединители ШР36У5НГ11Н представляют собой кабельные вилки, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители используются для подключения и отключения электрических цепей в различных устройствах электро- и радиоаппаратуры.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 36.

• Конструктивное исполнение : С угловым патрубком (У).

• Количество контактов : 5 штук.

• Диаметр контактов : Обычно ? 3,5 мм для аналогичных моделей.

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Покрытие контактов : Никель или серебро.

Применение:

Эти соединители подходят как для внутреннего, так и для наружного использования при условии защиты от пыли и воды. Они могут быть использованы в различных условиях эксплуатации благодаря широкому диапазону рабочих температур (-60°C до +60°C) и стойкости к вибрациям.

Технические параметры:

Сопротивление изоляции составляет не менее 5000 МОм. Соединители выдерживают синусоидальную вибрацию с ускорением до 300 м/с? (30 g) и механические удары с ускорением до 5000 м/с? (500 g). Гарантийная наработка составляет минимум 1000 часов, а количество возможных сочленений — не более 500 раз.
