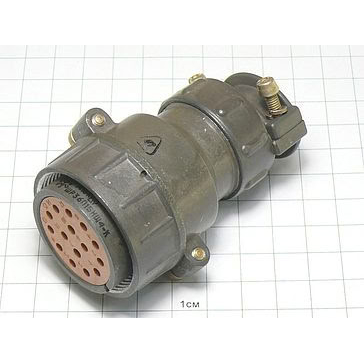

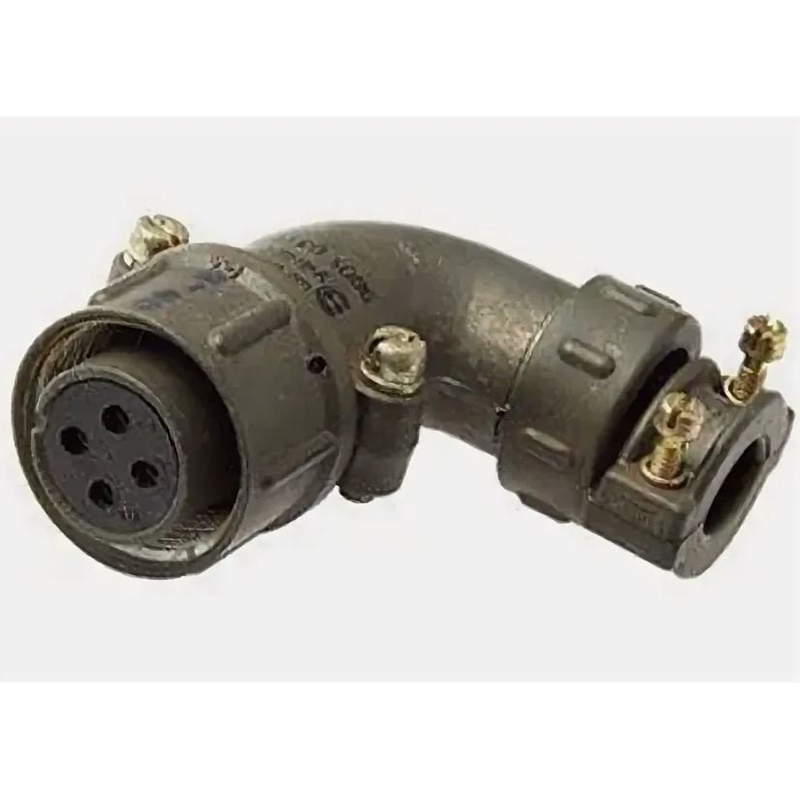

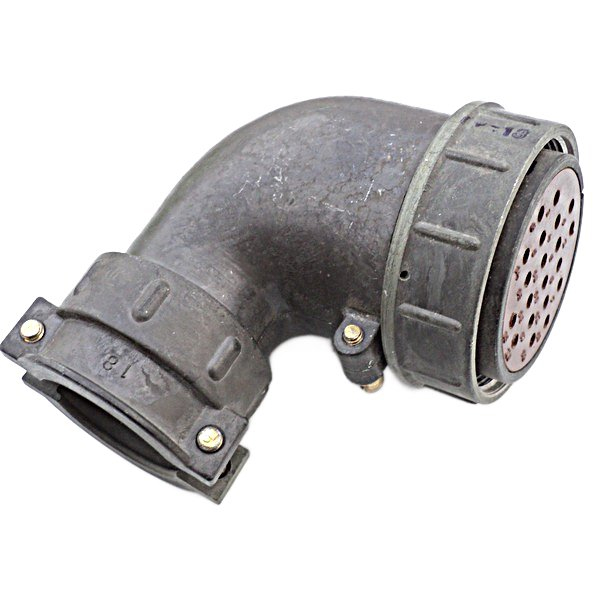

ШР36У4НШ13 представляет собой кабельную розетку из серии низкочастотных цилиндрических соединителей ШР общего назначения. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре, включая электро-, радио- и контрольно-измерительные приборы, как внутри помещений, так и снаружи при защите от пыли и влаги.

Применение

розетка ШР36У4НШ13 применяется для надежного соединения экранированных или неэкранированных кабелей в электрических цепях переменного тока (до 3 МГц) и постоянного тока. Климатическое исполнение УХЛ делает её подходящей для условий от -60°C до +60°C (с учетом перегрева контактов до +110°C) и пониженного давления до 1,3·10^{-4} Па.

Характеристики

Соединитель выдерживает рабочее напряжение до 850 В (амплитудное значение), с токовой нагрузкой на контакты до 35 А (для ?2,5 мм). Общие параметры включают ресурс 1000 часов наработки, 500 циклов сочленения-расчленения, сопротивление изоляции не менее 5000 МОм, синусоидальную вибрацию (1–5000 Гц, 300 м/с?), удары до 5000 м/с? (одиночные) и линейное ускорение 2000 м/с?. Конструкция: угловой патрубок (У), неэкранированный кабель (Н), розетка (Ш), сочетание контактов 4, условный размер корпуса 36.
