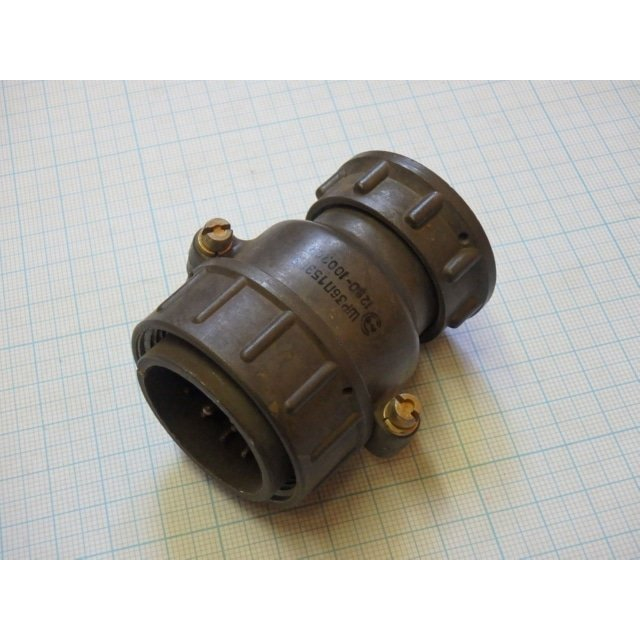

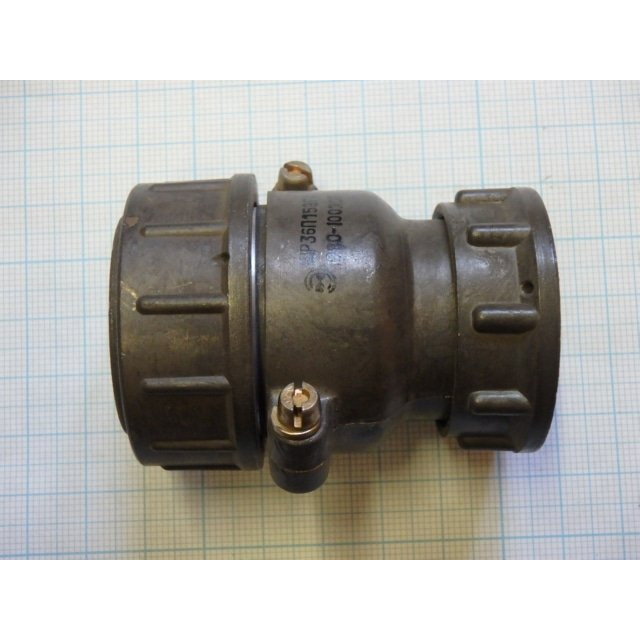

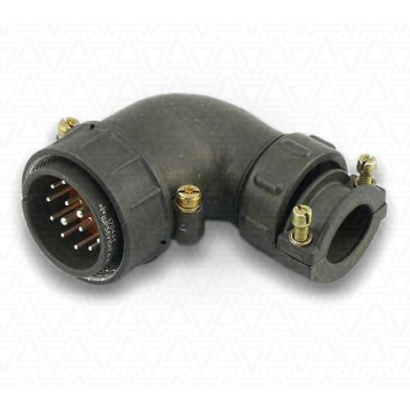

ШР36У4НГ13 представляет собой кабельную вилку из серии соединителей ШР36, предназначенную для надежного соединения в электрических цепях. ?

Применение

Эта вилка используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для работы с постоянным и переменным током (частотой до 3 МГц). Она подходит для внутренних и наружных условий эксплуатации в климатическом исполнении УХЛ (умеренный и холодный климат), при защите от пыли и влаги потребителем.

Характеристики

вилка имеет 4 контакта: 3 шт. диаметром 2,5 мм и 1 шт. диаметром 9 мм. Максимальная токовая нагрузка — 35 А на контакт ?2,5 мм и 200 А на контакт ?9 мм, общая до 275 А; рабочее напряжение до 850 В. Сопротивление контакта не более 1 мОм (?2,5 мм) и 0,15 мОм (?9 мм), изоляции — не менее 5000 МОм. ?

Условия эксплуатации включают температуру от -60°C до +60°C (с перегревом контактов до +110°C), пониженное давление 1,3?10?? Па. Вибрация синусоидальная 1–5000 Гц с ускорением 300 м/с?, механический удар — 5000 м/с? (одиночный) и 350 м/с? (многократный). Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.
