Назначение и общая информация

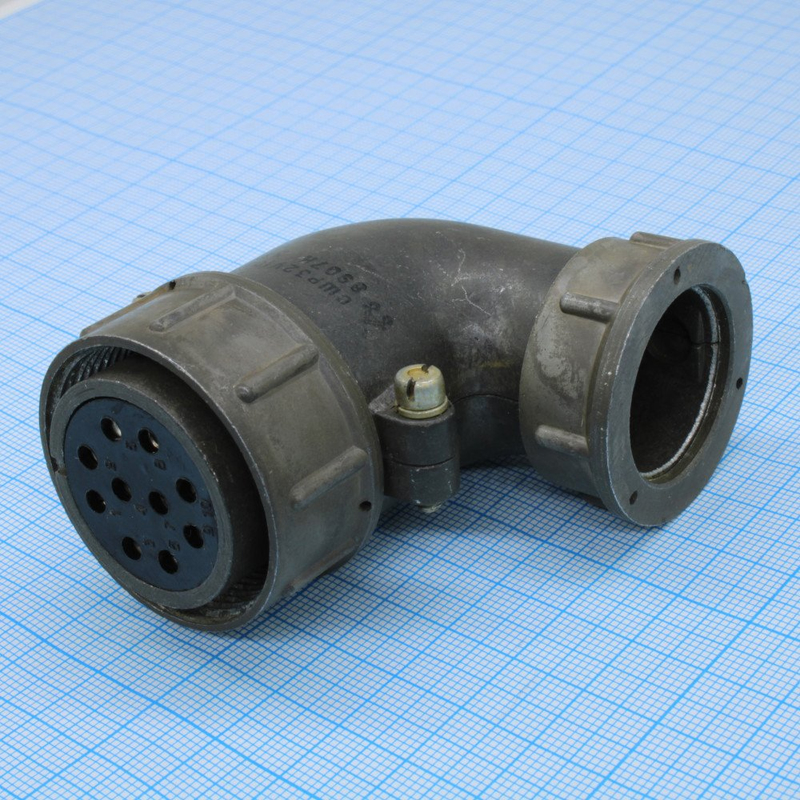

ШР36У4ЭШ13 — кабельная розетка серии ШР, предназначенная для низкочастотных соединений в радиоэлектронной и радиотехнической аппаратуре. Это негерметичный цилиндрический соединитель с угловым патрубком и гайкой для экранированного кабеля. В карточке товара указаны артикул 51637, категория ШР36 и год 2015; производитель не указан.

Условное обозначение расшифровывается так: ШР — тип соединителя, 36 — размер корпуса, У — угловой патрубок, 4 — количество контактов, Э — экранированный кабель, Ш — розетка, 13 — сочетание контактов. Такая расшифровка помогает быстро определить конструктивное исполнение и область применения изделия.

Конструкция и электрические параметры

Розетка имеет четыре контакта: три диаметром 2,5 мм и один диаметром 9 мм. Соединитель рассчитан на рабочее напряжение до 850 В при постоянном и переменном токе частотой до 3 МГц. Максимальная токовая нагрузка составляет 25 А на контакты диаметром 2,5 мм и 200 А на контакт диаметром 9 мм; суммарная нагрузка по контактам — до 275 А.

• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 9 мм — не более 0,15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро или никель.

Перечисленные параметры относятся к электрическим характеристикам соединителя и определяют допустимые режимы работы в низкочастотных цепях. Для контактов разного диаметра предусмотрены разные токовые нагрузки, что важно учитывать при подключении.

Условия эксплуатации и надёжность

Изделие работает при температуре от минус 60 до плюс 60 градусов Цельсия; с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия. Сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па. Выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и ускорение до 2000 м/с².

• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.
• Срок хранения — 15 лет.
• Климатическое исполнение — УХЛ, для внутреннего и наружного применения с защитой от пыли и воды.
• Масса — не более 136 г.

Применение и особенности выбора

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для низкочастотных соединений, в том числе при использовании экранированного кабеля. Угловой патрубок и гайка обеспечивают удобство монтажа кабельной части, а четыре контакта разного диаметра позволяют организовать цепи с разными токовыми нагрузками. Наиболее заметная особенность — наличие одного контакта диаметром 9 мм, рассчитанного на ток до 200 А, при трёх контактах диаметром 2,5 мм с нагрузкой до 25 А.

При выборе следует учитывать, что соединитель обозначен как негерметичный, хотя в данных указано климатическое исполнение УХЛ и применение внутри и снаружи с защитой от пыли и воды. Поэтому фактические условия эксплуатации, способ защиты и характер нагрузки должны соответствовать указанным характеристикам. Также важно проверить совместимость ответной части, параметры кабеля и допустимые токи и напряжения в конкретной цепи.
