Назначение изделия

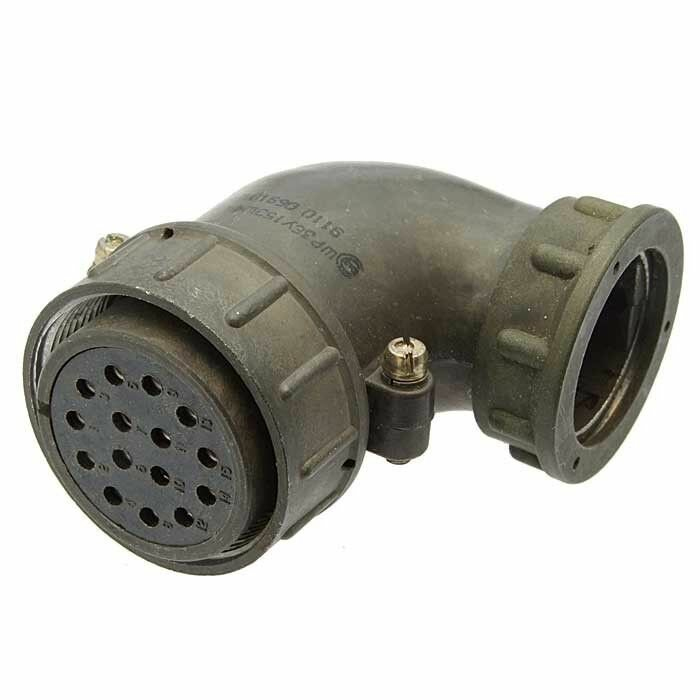

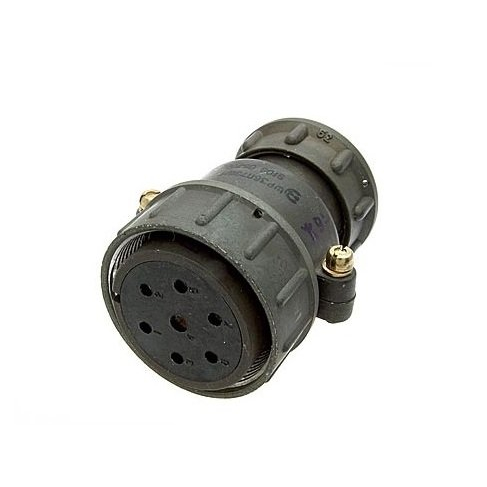

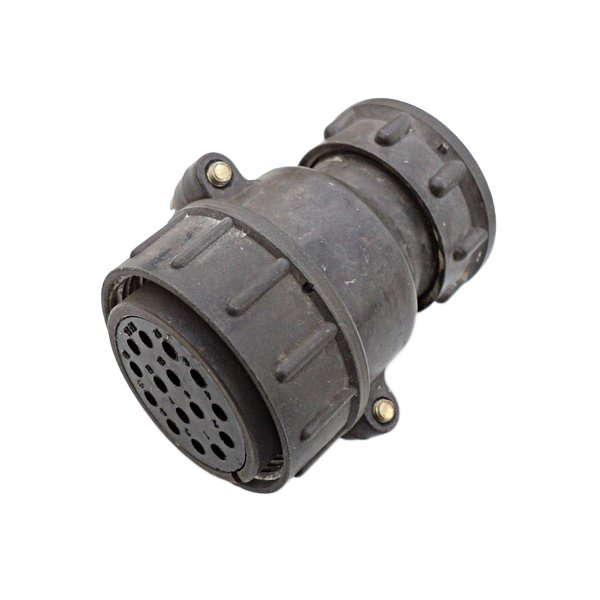

ШР36У4ЭШ13 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где требуется передача сигналов и питающих цепей через разъёмное сочленение. Розетка применяется как ответная часть соединителя и рассчитана на работу в составе кабельных сборок, обеспечивая механическую фиксацию кабеля через угловой патрубок и стабильный электрический контакт.

Краткая характеристика из каталога — «кабельная» — указывает на исполнение, предназначенное для монтажа на кабель. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям для данной категории продукции.

Расшифровка обозначения ШР36У4ЭШ13

Маркировка соединителя построена по стандартной схеме серии ШР и содержит полную информацию о конструкции и составе контактов. Расшифровка обозначения выглядит следующим образом:

• ШР — тип соединителя;
• 36 — условный размер корпуса;
• У — исполнение с угловым патрубком;
• 4 — количество контактов;
• Э — предназначен для экранированного кабеля;
• Ш — розетка;
• 13 — комбинация контактов: 3 контакта диаметром 2,5 миллиметра и 1 контакт диаметром 9 миллиметров.

Таким образом, изделие сочетает в одном корпусе три контакта малого диаметра и один контакт увеличенного диаметра, что позволяет коммутировать как сигнальные, так и силовые цепи.

Технические характеристики

Розетка рассчитана на рабочий ток до 25 ампер на контактах диаметром 2,5 миллиметра и до 200 ампер на контакте диаметром 9 миллиметров. Максимальное напряжение постоянного тока составляет 850 вольт. Сопротивление контактов — не более 1 миллиома для контактов 2,5 миллиметра и не более 0,15 миллиома для контакта 9 миллиметров.

Сопротивление изоляции — не менее 5000 мегаом. Контакты имеют серебряное покрытие. Срок службы изделия — до 500 сочленений и расчленений, наработка — не менее 1000 часов. Подходит для цепей переменного тока частотой до 3 мегагерц.

Основные параметры в сводном виде

1. Рабочий ток: до 25 ампер (контакты 2,5 миллиметра) и до 200 ампер (контакт 9 миллиметров).
2. Максимальное напряжение постоянного тока: 850 вольт.
3. Сопротивление контактов: не более 1 миллиома и не более 0,15 миллиома соответственно.
4. Сопротивление изоляции: не менее 5000 мегаом.
5. Покрытие контактов: серебро.
6. Ресурс: до 500 сочленений-расчленений, наработка не менее 1000 часов.
7. Частота переменного тока: до 3 мегагерц.

Условия эксплуатации

Соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля. Такие характеристики делают розетку пригодной для эксплуатации в жёстких условиях, включая аппаратуру, подверженную механическим нагрузкам и перепадам давления.

Применение и комплектация сведений

Розетка ШР36У4ЭШ13 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения экранированных кабелей, где требуется передача сигналов и питающих цепей с повышенными токовыми нагрузками. Наличие углового патрубка упрощает прокладку кабеля под углом к плоскости разъёма, что важно при ограниченном монтажном пространстве.

Артикул изделия — 41300, категория — ШР36. Производитель в предоставленных данных не указан. Год выпуска — 2012. Приёмка — «5».

Иных сведений о комплектации, сертификатах, гарантии и стране производства в приведённых данных нет, поэтому они не могут быть подтверждены в рамках настоящего описания.
