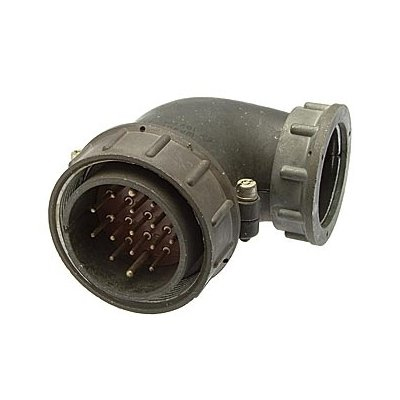

ШР36У4ЭГ13 представляет собой кабельную вилку низкочастотного цилиндрического соединителя с угловым патрубком и гайкой для экранированного кабеля. Она предназначена для надежного соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре общего назначения.

Применение

Используется во внутренней и наружной установке (при защите от пыли и влаги) в климатическом исполнении УХЛ, включая радиоэлектронную и радиотехническую аппаратуру. Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное).

Характеристики

• Максимальное рабочее напряжение: 850 В.

• Рабочая температура: от -60 до +60 °C, с учетом перегрева контактов до +110 °C.

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с?.

• Механический удар: одиночный до 5000 м/с?, многократный до 350 м/с?.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, наработка минимум 1000 часов.

• Пониженное давление: до 1,3·10?? Па.
