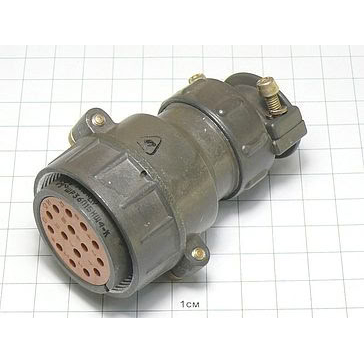

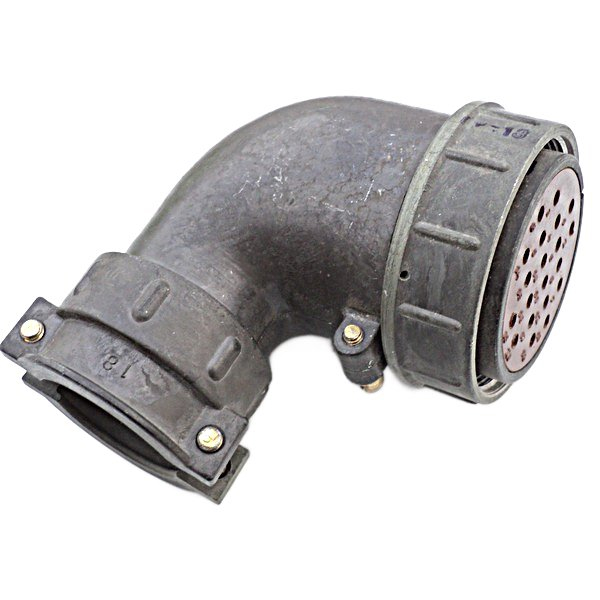

ШР36У1НШ4 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР36 с угловым патрубком. Она предназначена для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в различных устройствах.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический разъем общего назначения).

• 36 — условный размер корпуса.

• У — кабельная часть с угловым патрубком.

• 1Н — приборная часть без патрубка (1 обозначает базовую конструкцию).

• Ш4 — исполнение с определенным типом контактов и фиксацией.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В. Он выдерживает токовую нагрузку до 35 А на одиночный контакт и суммарно до 180 А на весь соединитель. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C). Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные) и пониженное давление до 1,3·10⁻⁴ Па. Срок службы — минимум 1000 часов наработки и 500 сочленений-расчленений.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре и других электрических системах для надежного соединения в условиях вибрации, ударов и экстремальных температур.
