Назначение и общее описание

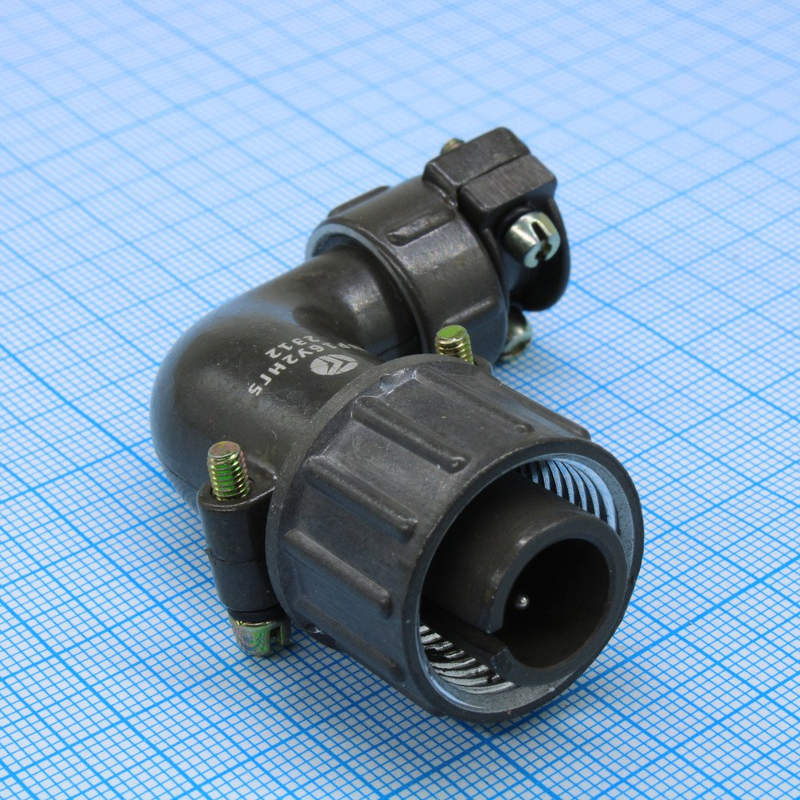

ШР36У1НГ4 «Коннектор 5» — цилиндрический негерметичный электрический разъём серии ШР, предназначенный для монтажа в кабельных и приборных цепях радио- и электронной аппаратуры, в том числе в условиях промышленного и специального исполнения. Изделие относится к категории соединителей общего назначения и применяется там, где требуется надёжное механическое и электрическое соединение проводников при умеренных требованиях к защите от влаги и пыли.

Конструктивно разъём выполнен как кабельная вилка с металлическим корпусом, резьбовой муфтой сопряжения и контактным блоком на пять штыревых контактов. Такое исполнение обеспечивает плотное сочленение с ответной частью и стабильный электрический контакт в течение всего срока службы.

Расшифровка обозначения

Маркировка ШР36У1НГ4 построена по типовой схеме серии ШР и содержит сведения о конструкции и назначении отдельных элементов:

• ШР — тип цилиндрического соединителя общего назначения.
• 36 — условный размер корпуса, соответствующий диаметру корпуса порядка 36 мм.
• У — конструктивное исполнение кабельной части с угловым патрубком: кабель подводится под углом, что удобно при монтаже в стеснённых условиях.
• 1Н — вариант концевой гайки для неэкранированного кабеля, без экранирующей гайки.
• Г4 — тип вилки (штыревой контактный элемент) и сочетание контактов, определяющее схему и диаметры контактов по техническим условиям, обычно пять штыревых контактов.

Конструктивные особенности

Угловой патрубок позволяет подводить кабель под углом, снижая изгиб и механическую нагрузку на разъём в корпусе оборудования. Это особенно важно при ограниченном пространстве внутри прибора, где прямой ввод кабеля затруднён или невозможен.

Резьбовая муфта сопряжения обеспечивает надёжную фиксацию вилки с ответной частью и препятствует самопроизвольному расчленению под воздействием вибрации. Металлический корпус защищает контактный блок от механических повреждений.

Разъём относится к негерметичным, то есть без повышенной защиты от влаги и пыли, и рассчитан на применение в нормальных и умеренных климатических условиях (исполнение У и УХЛ) согласно типовым техническим условиям серии ШР.

Технические характеристики

Для пятиконтактных исполнений серии ШР36 (включая близкие варианты с контактами диаметром около 3,5 мм) ряд источников указывает следующие ориентировочные параметры:

• Рабочий ток — до приблизительно 50 А на каждый контакт, суммарно до примерно 250 А на весь разъём.
• Рабочее напряжение — до 850 В переменного и постоянного тока.
• Сопротивление контакта — не более единиц миллиом на контакт, что обеспечивает малые потери и нагрев.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, что гарантирует надёжную изоляцию между цепями.
• Температурный диапазон эксплуатации — обычно в пределах примерно от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременных перегревов.
• Количество циклов сочленения-расчленения — до порядка 500 операций, минимальная наработка — около 1000 часов.

Применение и условия эксплуатации

Разъёмы серии ШР36 рассчитаны на механические и климатические нагрузки, включая вибрацию, удары и температурные перепады, характерные для промышленной и военной аппаратуры. Изделие применяется в кабельных и приборных цепях, где требуется передача значительных токов при умеренных требованиях к герметичности.

Подтверждённая особенность поставки — приёмка «5», что указывает на соответствие изделия установленным требованиям приёмки по данной категории. Перед монтажом следует убедиться, что ответная часть соответствует типу и числу контактов вилки, а также что условия эксплуатации не выходят за пределы указанного температурного диапазона.
