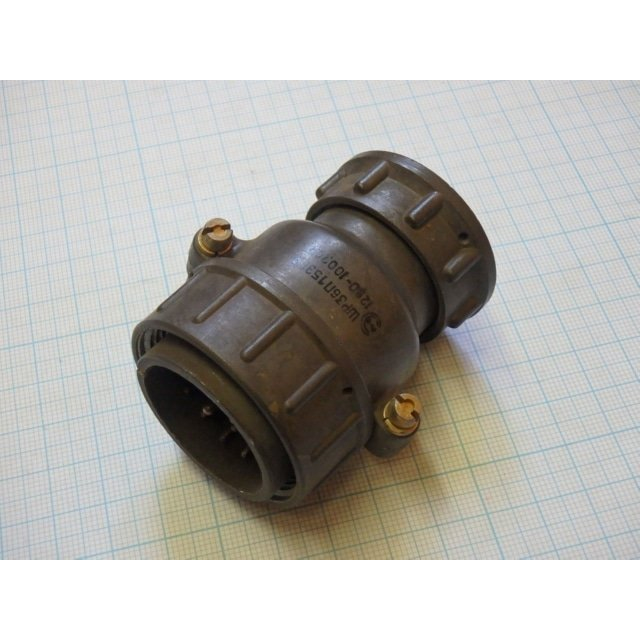

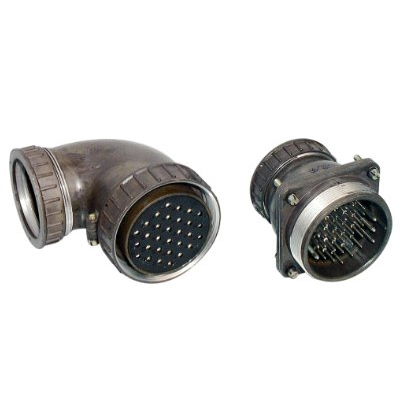

ШР36У1ЭШ4Н «5» Коннектор

Цена:

1050 ₽

Производитель: Коннектор

Технические характеристики

ШР36У1ЭШ4Н — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в промышленной аппаратуре. Коннектор «5» в ее обозначении указывает на 5 контактов диаметром 3,5 мм, что позволяет работать с проводами сечением до 13 мм².

Соединитель рассчитан на напряжение до 850 В (постоянного или переменного тока) и токовую нагрузку до 50 А на контакт (общая до 250 А). Он негерметичный, климатического исполнения УХЛ, устойчив к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и имеет ресурс не менее 1000 часов наработки.

ШР — тип соединителя (цилиндрический низкочастотный).
36 — условный размер корпуса.
У — угловой патрубок для кабеля.
1 — приборная часть? (вариация, но в контексте кабельная).
Э — экранированный кабель.
Ш — розетка.
4 — тип гайки патрубка.
Н — нормальные габариты.

Используется в электро- и радиоаппаратуре для подключения кабелей, узлов и блоков, особенно в условиях вибраций и механических нагрузок, например, в промышленных системах, включая HVAC и компрессорное оборудование.

Эта модель обеспечивает низкое сопротивление контакта (до 0,00075 Ом) и высокое сопротивление изоляции (не менее 5000 МОм).

Описание

Назначение

ШР36У1ЭШ4Н — кабельная розетка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в промышленной аппаратуре, а также для подключения кабелей, узлов и блоков электро- и радиоаппаратуры. Применение особенно оправдано в условиях вибраций и механических нагрузок.

Коннектор «5» в обозначении указывает на пять контактов диаметром 3,5 мм. Такое исполнение позволяет работать с проводами сечением до 13 квадратных миллиметров.

Подтверждённые особенности

Электрические параметры

Рабочее напряжение — до 850 В постоянного или переменного тока.
Токовая нагрузка — до 50 А на контакт, общая — до 250 А.
Сопротивление контакта — не более 0,00075 Ом.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс наработки — не менее 1000 часов.

Условия эксплуатации и конструкция

Исполнение негерметичное, климатическое исполнение УХЛ.
Устойчивость к вибрациям в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
Устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате.
Угловой патрубок для кабеля, экранированный кабель, тип гайки патрубка — 4, нормальные габариты.

Расшифровка обозначения

ШР — тип соединителя, цилиндрический низкочастотный.
36 — условный размер корпуса.
У — угловой патрубок для кабеля.
1 — приборная часть в контексте кабельного исполнения.
Э — экранированный кабель.
Ш — розетка.
4 — тип гайки патрубка.
Н — нормальные габариты.

Применение

Розетка используется в электро- и радиоаппаратуре для подключения кабелей, узлов и блоков. Благодаря стойкости к вибрациям и механическим нагрузкам она востребована в промышленных системах, включая HVAC и компрессорное оборудование.

Приемка изделия — «5».
