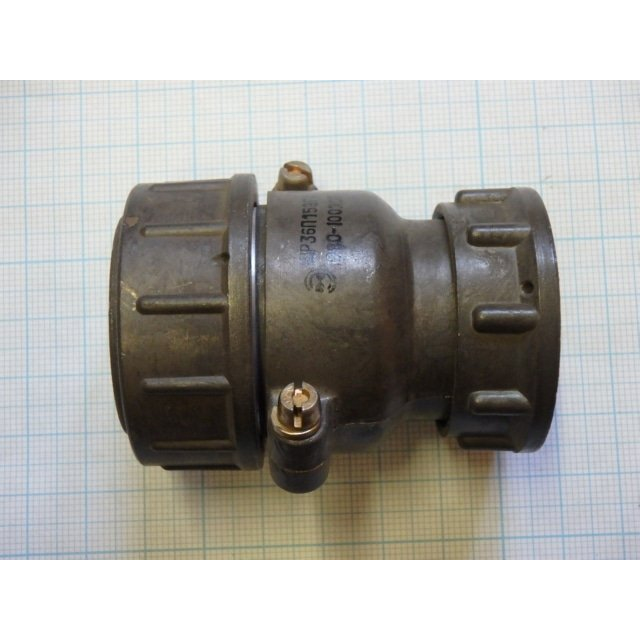

ШР36У1ЭГ4 — это низкочастотный цилиндрический электрический разъём (соединитель) общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он относится к серии ШР36 с условным размером корпуса 36 и используется в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

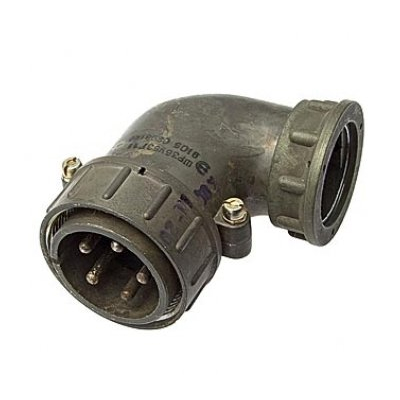

Это кабельная розетка с угловым патрубком и гайкой для экранированного кабеля (расшифровка: ШР — тип, 36 — размер корпуса, У — угловой патрубок, 1 — число контактов, Э — гайка для экрана, Г — герметичный, 4 — вариант исполнения). Максимальное рабочее напряжение достигает 850 В, токовая нагрузка на одиночный контакт — до 35 А, суммарная на соединитель — до 180 А.​

Конструкция и применение

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — из карболита. Соединитель имеет резьбовое сочленение, объёмный механический монтаж и пайку для электрических соединений. Он выдерживает вибрацию (1–5000 Гц, 30 g), удары (до 1000 g), температуру от -60 до +70 °C и влажность до 98%.

Ресурс и условия

Ресурс — 500 сочленений-расчленений, наработка — не менее 1000 часов. Климатическое исполнение УХЛ, давление от 1,3×10⁻⁴ Па до 1,2×10⁵ Па, подходит для любого рабочего положения.​
