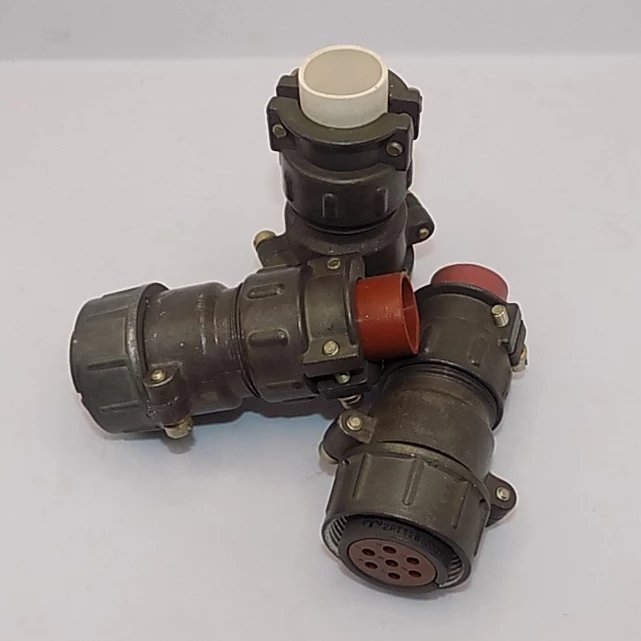

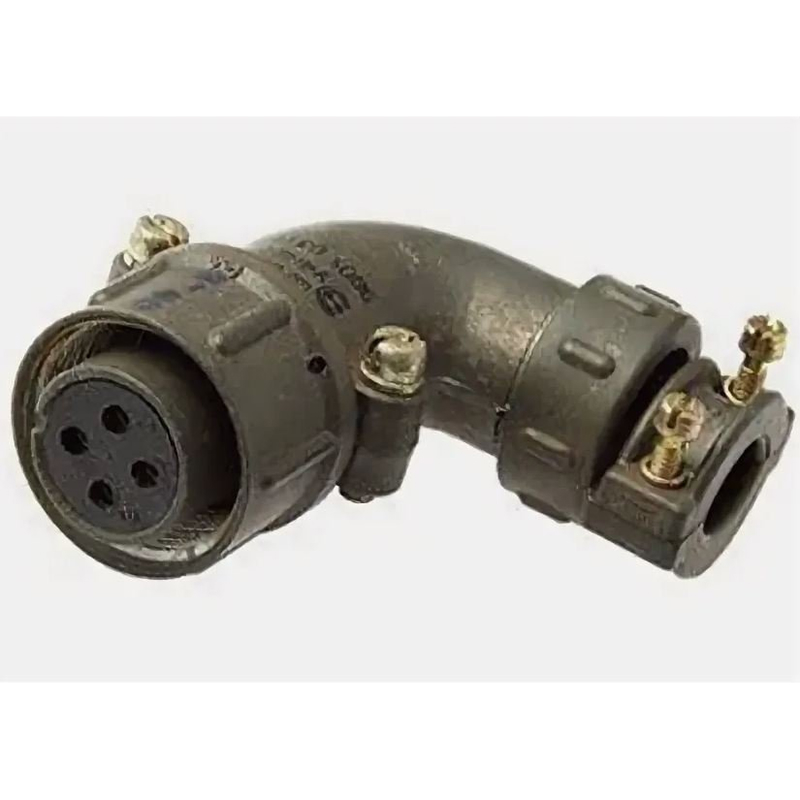

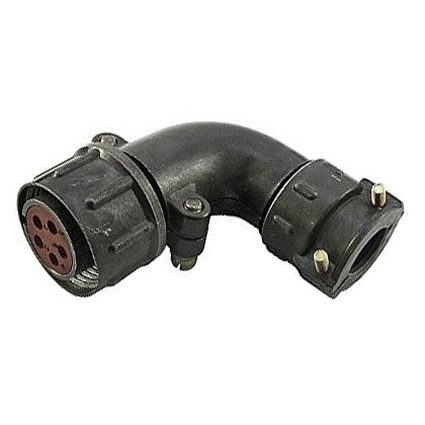

Розетка ШР36У15НШ4 — это низкочастотный цилиндрический кабельный соединитель (розетка‑гнездо) с угловым патрубком, широко применяемый в радиоэлектронных и радиотехнических устройствах, а также в контрольно‑измерительной аппаратуре. Ниже — краткая характеристика изделия без упоминания цен.

• ШР — тип цилиндрического соединителя объемного монтажа.

• 36 — условный размер корпуса.

• У — кабельная часть с угловым патрубком.

• 15 — число контактов в розетке.

• Н — предназначенная для неэкранированного кабеля концевая гайка.

• Ш — в кабельной части обозначает розетку (гнездо).

• 4 — сочетание (расположение и тип) контактов.

• Рабочее напряжение (постоянный и переменный ток, амплитудное значение) — до 850 В.

• Частотный диапазон — до 3 МГц.

• Токовая нагрузка:

  • на контактах диаметром 1,5 мм — до 20 А каждый;

  • на контактах 2,5 мм — до 35 А каждый;

  • суммарная нагрузка на весь соединитель — до 180 А.

• Сопротивление контакта — порядка 1–2,5 мОм , сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Корпусные детали изготавливаются из алюминиевого сплава (обычно АЛ‑11), изоляторы — из пресс‑материала карболит К‑211‑3.

• Гнезда контактов — цилиндрические, материал контактов: латунь с покрытием никелем или серебром (в зависимости от модификации).

• Соединение — резьбовое, розетка негерметичная, климатическое исполнение обычно У/УХЛ; разрешено применение внутри и снаружи при условии дополнительной защиты от пыли и влаги.

• Рабочая температура окружающей среды — примерно от −60 до +60 °C , с учетом перегрева контактов — до +110 °C.
