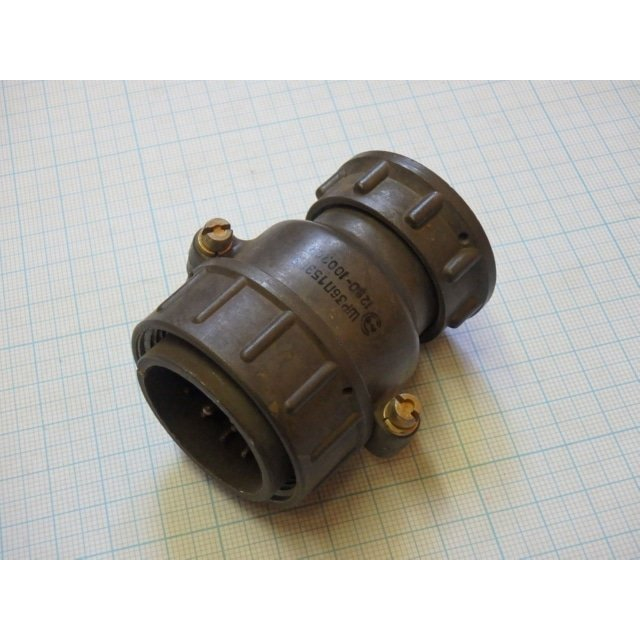

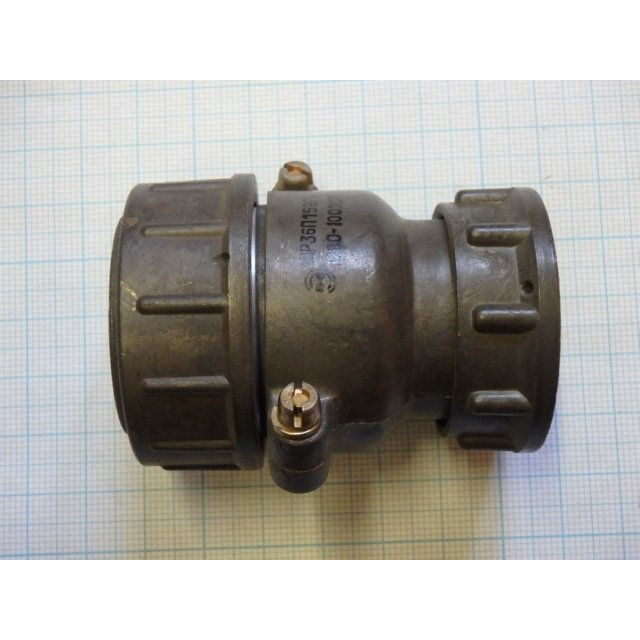

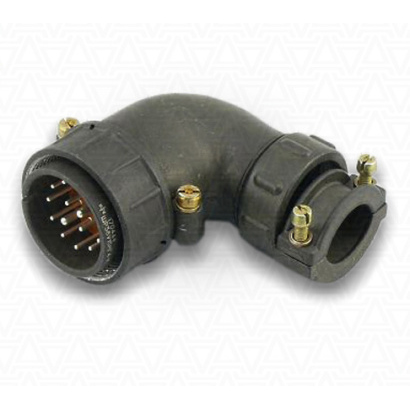

ШР36У15НГ4 представляет собой кабельную вилку (соединитель низкочастотный цилиндрический углового исполнения) с 15 контактами, предназначенную для надежного соединения в электрических цепях.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для внутреннего монтажа в климатическом исполнении УХЛ (УХЛ2 по ГОСТ 15150-69).
Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения потребителем. ?

Характеристики

• Количество контактов: 15 (13 шт. ?1,5 мм, 2 шт. ?2,5 мм). ?

• Максимальная токовая нагрузка: 20 А (?1,5 мм), 35 А (?2,5 мм), суммарно до 180 А на соединитель.

• Рабочее напряжение: до 850 В (переменный/постоянный ток, частота до 3 МГц).

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар: одиночный 5000 м/с? (500 g), многократный 350 м/с? (35 g); линейное ускорение 2000 м/с?.

• Наработка: минимум 1000 часов, сочленения-расчленения: 500 циклов.

• Атмосферное давление: до 1,3?10?? Па.
