ШР36У15ЭШ4 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Она может использоваться как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Технические характеристики

• Тип соединителя : ШР (Шнуровой Разъем)
• Условный размер корпуса : 36
• Количество контактов : 15 (из них 13 с диаметром 1,5 мм и 2 с диаметром 2,5 мм)
• Рабочий ток : до 10 А или 25 А, в зависимости от конфигурации
• Максимальное рабочее напряжение : до 850 В (амплитудное значение)
• Сопротивление контактов : не более 1 мОм для контактов ? 2,5 мм и не более 2,5 мОм для контактов ? 1,5 мм
• Сопротивление изоляции : не менее 5000 МОм
• Габаритные размеры : 79,1 ? 68,9 ? 45,5 мм
• Температурный диапазон эксплуатации : от -60°C до +60°C, с учетом перегрева до +110°C

Конструкция

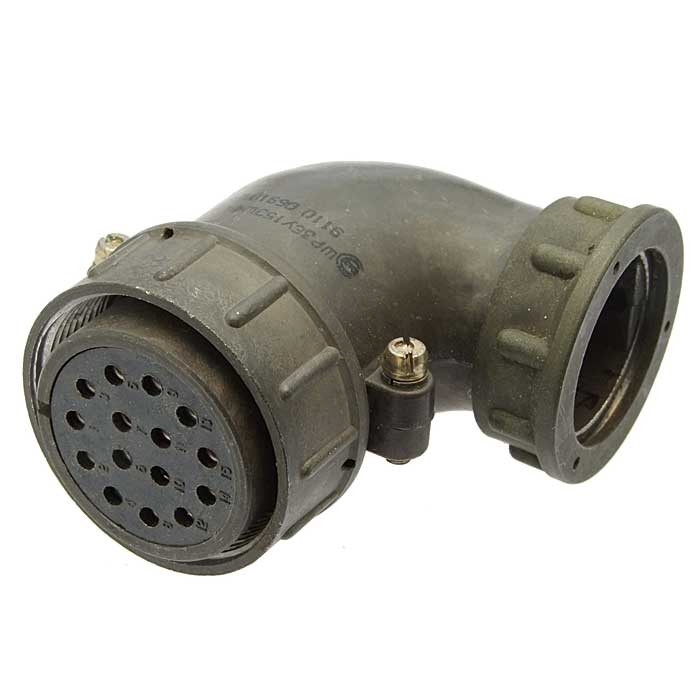

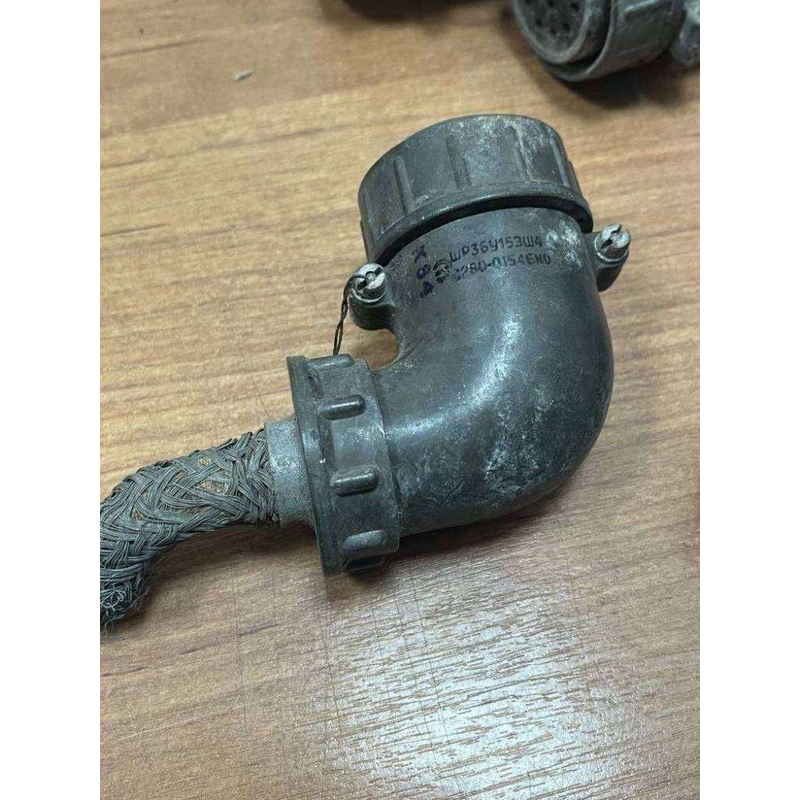

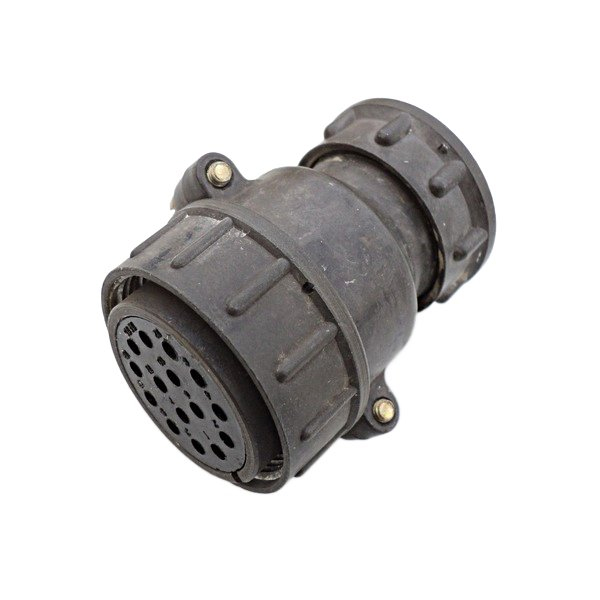

розетка ШР36У15ЭШ4 состоит из двух частей: кабельной и блочной. Она имеет угловой патрубок, что позволяет удобно подключать кабели в ограниченных пространствах. Контакты розетки покрыты серебром или никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

Данный тип соединителя применяется в радиоэлектронной и радиотехнической аппаратуре. Он подходит для соединения различных электрических цепей и узлов в электронике.

Условия эксплуатации

Соединители ШР36У15ЭШ4 могут использоваться в условиях с высокой вибрацией и механическими ударами. Они выдерживают синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?. Таким образом, ШР36У15ЭШ4 представляет собой надежное решение для подключения электрических цепей в различных условиях эксплуатации.
