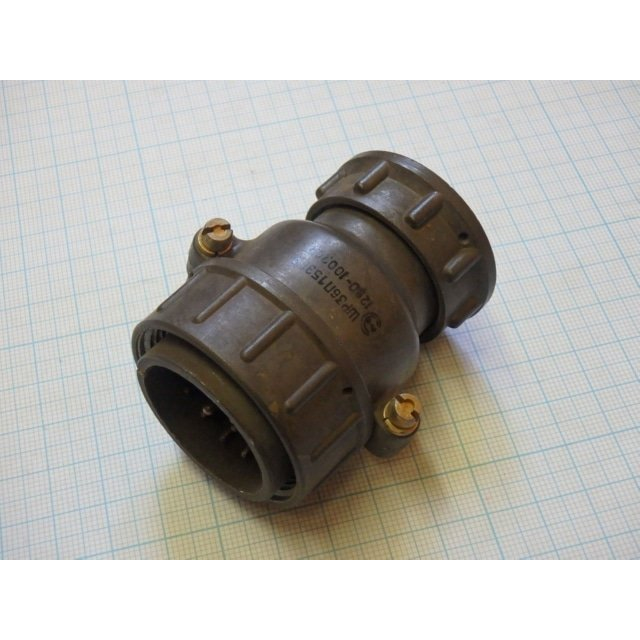

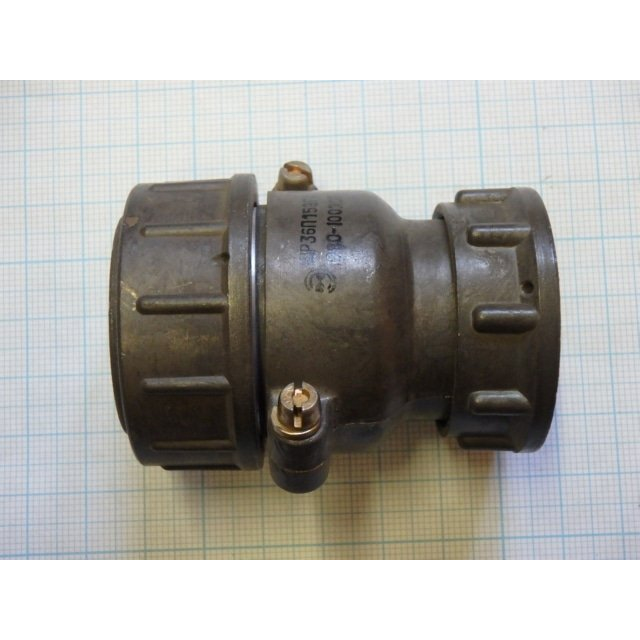

ШР36У15ЭГ4 — это кабельная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она относится к низкочастотным соединителям и имеет цилиндрическую форму. Основные характеристики и особенности этой вилки включают:

Технические характеристики

• Рабочее напряжение : до 850 В (амплитудное значение).
• Частота : до 3 МГц.
• Количество контактов : 15.
• Тип соединителя : ШР (с угловым патрубком) для экранированного кабеля.
• Размер корпуса : 36.

Конструкция и материалы

• Покрытие контактов : серебро, что обеспечивает хорошую проводимость и защиту от коррозии.
• Метод монтажа : пайка, что обеспечивает надежное соединение.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон : от -60 °C до +60 °C, что позволяет использовать вилку в различных климатических условиях.

Применение

ШР36У15ЭГ4 используется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Она может применяться как в приборных, так и в кабельных конфигурациях. вилки и розетки могут быть комбинированы различными способами для обеспечения необходимой функциональности.

Дополнительные параметры

• Сопротивление на контактах :
  • Для контактов диаметром 1,5 мм — 2,5 мОм.
  • Для контактов диаметром 2,5 мм — 1 мОм.
• Габаритные размеры : 79,1 ? 68,9 ? 45,5 мм.

Эти характеристики делают ШР36У15ЭГ4 универсальным решением для различных электрических соединений, обеспечивая надежность и долговечность в эксплуатации.
