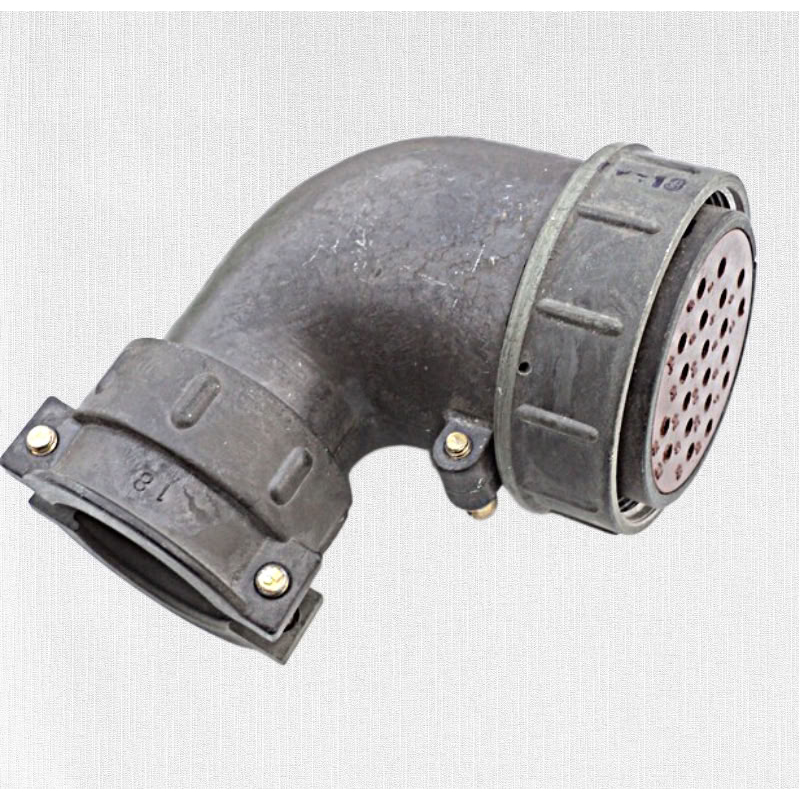

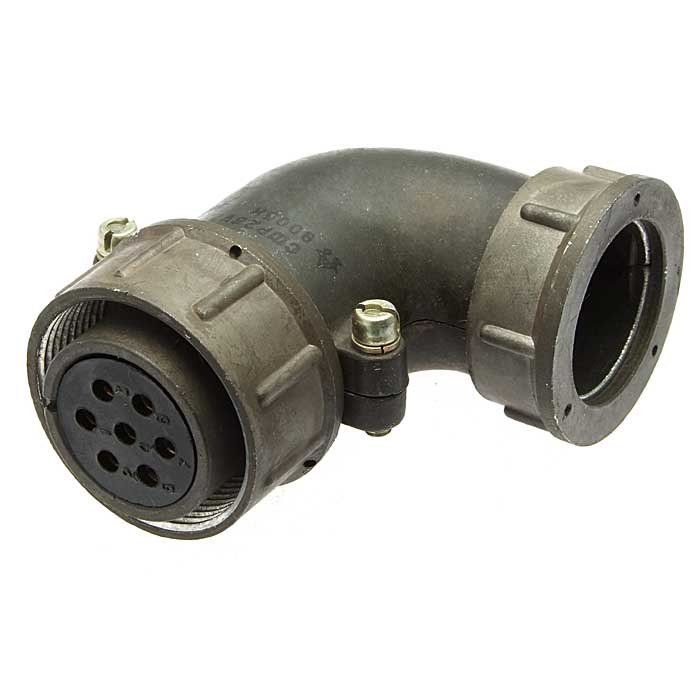

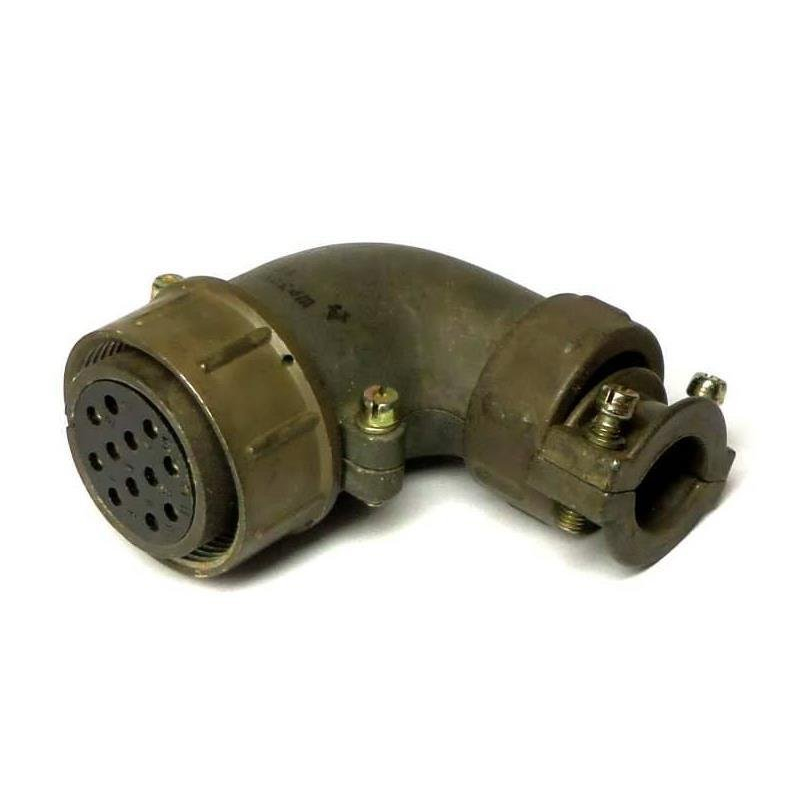

ШР36У10НШ1 — это розетка кабельная низкочастотного цилиндрического соединителя серии ШР с угловым патрубком (У), предназначенная для неэкранированного кабеля (НШ) и общего назначения. Она относится к моделям 2015 года выпуска, используемым в электро- и радиоаппаратуре для надежного соединения электрических цепей.

Применение

розетка применяется для соединения и разъединения проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре, включая промышленное оборудование и приборы. Подходит для работы в цепях постоянного и переменного тока внутри помещений или снаружи при защите от пыли и влаги потребителем.

Характеристики

Соединители серии ШР36 рассчитаны на напряжение до 850 В (амплитудное значение), частоту до 3 МГц, с климатическим исполнением УХЛ. Общая токовая нагрузка достигает 160 А, с ресурсом до 500 сочленений-расчленений и наработкой не менее 1000 часов; выдерживают вибрацию 1–5000 Гц при ускорении до 300 м/с?. Контакты (10 шт.) имеют диаметры 1,5 мм или 2,5 мм с током до 35 А на контакт, сопротивлением изоляции не менее 5000 МОм.
